Place of Origin:
China
Μάρκα:
Customization
Πιστοποίηση:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Model Number:
USL20-30SS-100-B

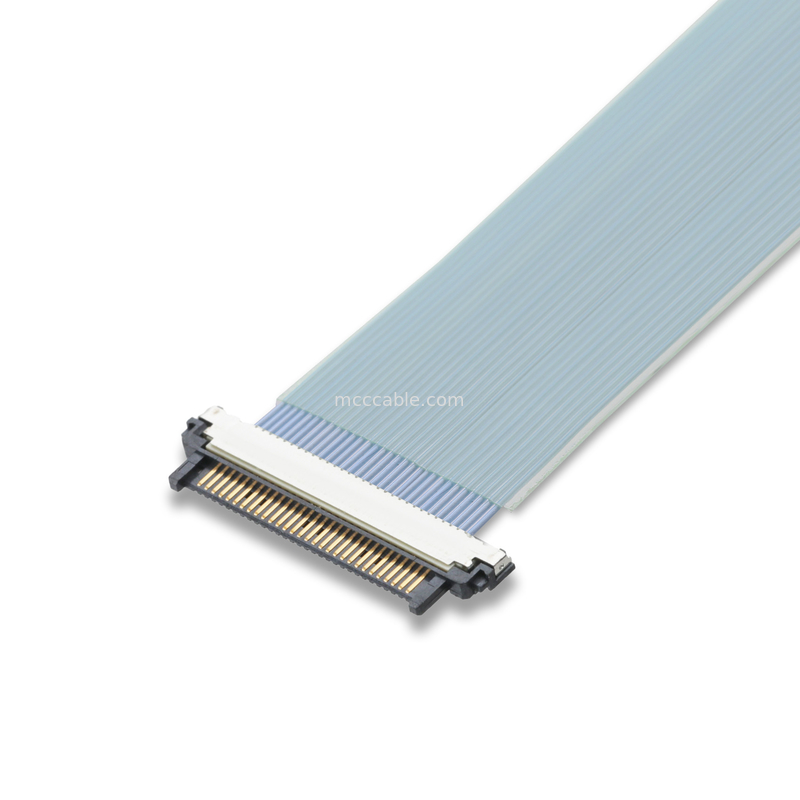

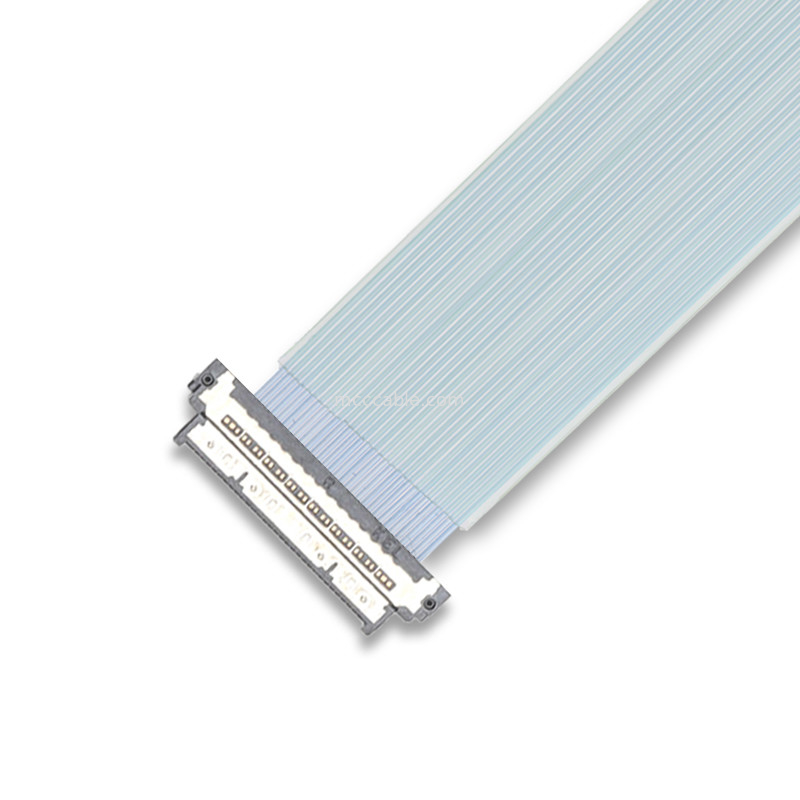

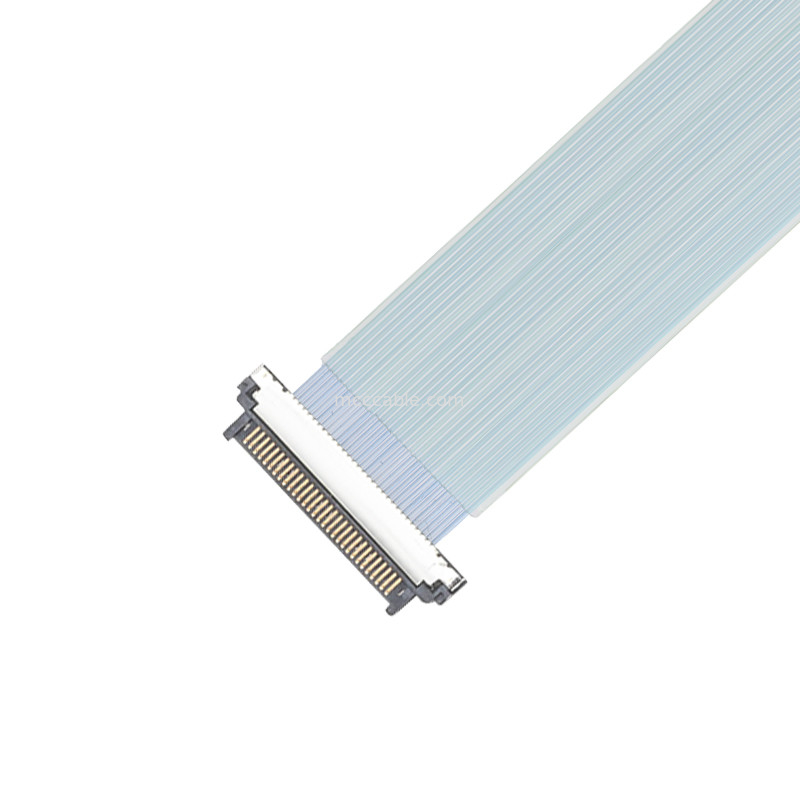

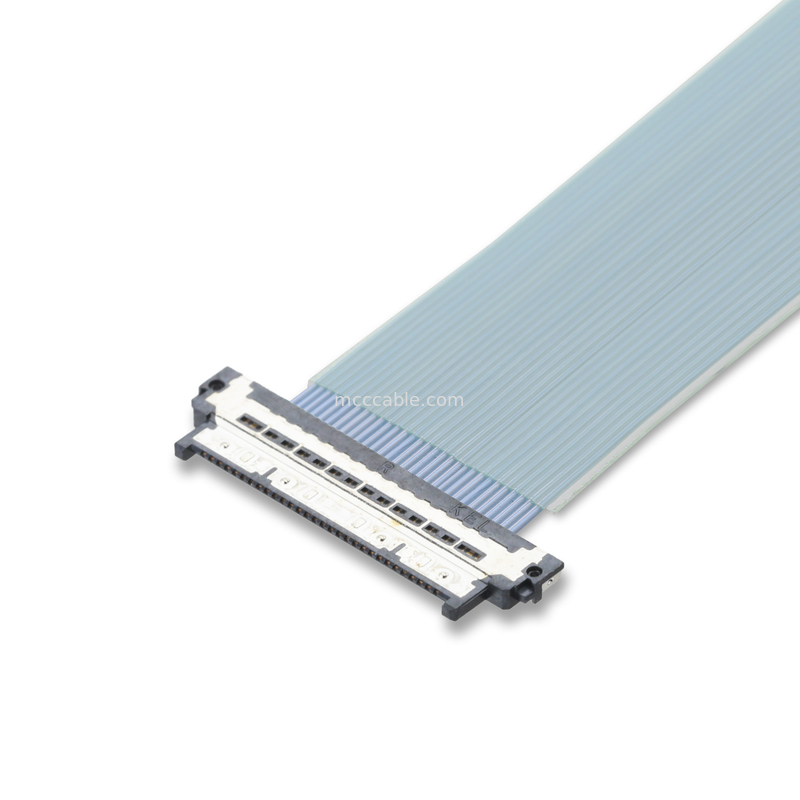

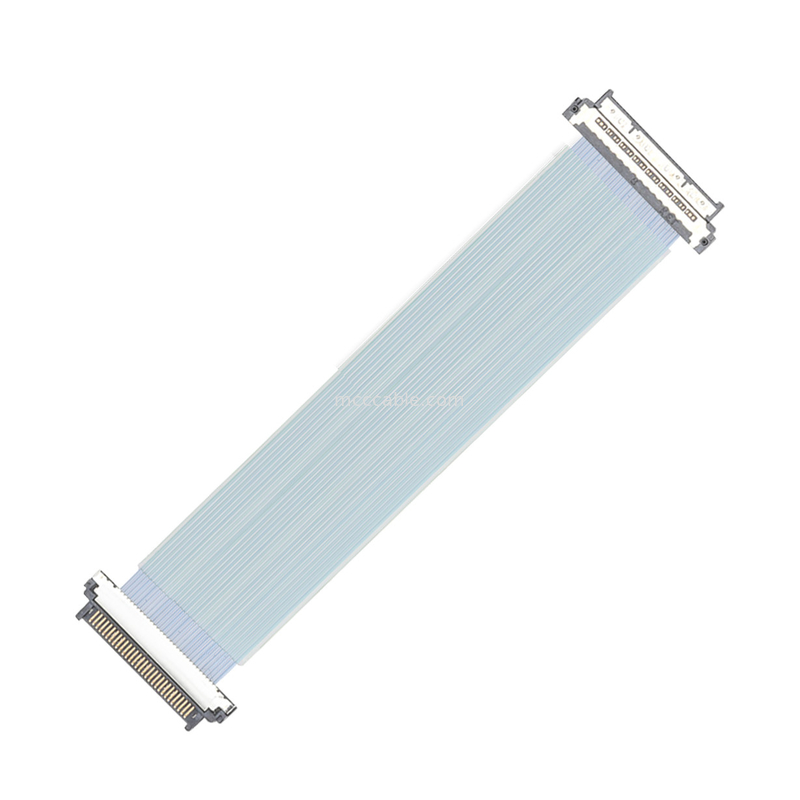

Ο KEL USL20-30S είναι ένας σύνδεσμος καλωδίου μικρο-συστατικού υψηλής ακρίβειας που έχει σχεδιαστεί για ηλεκτρονικές συσκευές υψηλής πυκνότητας.αεροδιαστημικό, ιατρικό εξοπλισμό, drones, και αυτοκινητοβιομηχανίαΕφαρμογές.0.4mm απόστασηκαι α10,0 mm ύψος ζευγαρώματος, αυτός ο συνδετήρας ανταποκρίνεται στις απαιτήσεις των συμπαγών συσκευών, εξασφαλίζοντας παράλληλα υψηλής απόδοσης μετάδοση σήματος.
| Κατηγορία | Προδιαγραφές |
|---|---|
| Σχήμα | USL20-30S |
| Αριθμός επαφών | 30 |
| Πύργος | 00,4 mm |
| Υψόμετρο ζευγαρώματος | 10,0 mm |
| Διάστημα καλωδίου (προσαρμόσιμο) | 50mm (Το πρότυπο μήκος μπορεί να προσαρμοστεί) |
| Τύπος σύνδεσης | Μονάδα απομόνωσης-μετατόπισης (IDC) |
| Προσανατολισμός συνδέσμου | Οριζόντια |
| Η αποτελεσματική διάρκεια ζευγαρώσεως | 0.5mm |
| Προστασία | Το μεταλλικό περίβλημα βελτιώνει τη μείωση του θορύβου |
| Ηλεκτρική ιδιοκτησία | Προδιαγραφές |
|---|---|
| Κατηγοριοποιημένο ρεύμα | 0.25Α ανά επαφή |
| Αντίσταση επαφής | Μέγιστο 100mΩ |
| Ηλεκτρική ανθεκτική τάση | 200V εναλλασσόμενη για 1 λεπτό |
| Αντίσταση μόνωσης | Min. 100MΩ σε 250V DC |
| Περιοχή θερμοκρασίας λειτουργίας | -40°C έως +85°C |
| Εφαρμόσιμο καλώδιο | # 42 AWG Micro ομοαξονικό καλώδιο |
Σχεδιασμός μικρογραφίας υψηλής πυκνότητας
Αξιόπιστη ηλεκτρική απόδοση
Βελτιωμένη ακεραιότητα σήματος
Αξιόπιστη και Αειφόρος Κατασκευή
| Ηλεκτρικά χαρακτηριστικά | Προδιαγραφές |
|---|---|
| Κατηγοριοποιημένο ρεύμα | 0.25Α ανά επαφή |
| Αντίσταση επαφής | 100mΩ το πολύ. |
| Ηλεκτρική ανθεκτική τάση | 200V εναλλασσόμενη |
| Αντίσταση μόνωσης | 100MΩ min. σε 250V DC |
| Εφαρμόσιμο καλώδιο | # 42 AWG Micro ομοαξονικό καλώδιο |
✔️Υψηλή ακεραιότητα σήματοςΗ ∆ιασφάλιση σταθερής υψηλής ταχύτητας μετάδοσης δεδομένων.
✔️Συμπίεση και εξοικονόμηση χώρουΟδηγίες για την προστασία των ζώων από την τρομοκρατία
✔️Προστασία από ηλεκτρομαγνητικές παρεμβολέςΗ ενσωματωμένη ασπίδα ελαχιστοποιεί τον θόρυβο και την απώλεια σήματος.
✔️Εύκολη συναρμολόγησηΟ σχεδιασμός IDC απλοποιεί την συναρμολόγηση καλωδίων και αυξάνει την αξιοπιστία.
✔️Ευρεία εφαρμογήΙδιαιτέρως κατάλληλο για μη επανδρωμένα αεροσκάφη, ρομποτική, αεροδιαστημική, ιατρικές συσκευές και άλλα.
Διάταξη:
Οι συνδέσεις αυτής της σειράς έχουν πλάτος 0,4 mm και χαμηλό ύψος τοποθέτησης 1,0 mm.
Όταν συγκρίνεται με την τρέχουσα σειρά SSL των συνδέσμων μας για 0,5-mm pitch, υπερακριτές ομοαξονικά καλώδια, η
Η σειρά USL επιτυγχάνει σημαντική μείωση κατά περίπου 50% όσον αφορά τον συνδεδεμένο όγκο, συμβάλλοντας έτσι στη μείωση της
Η εικόνα αυτή είναι ιδιαίτερα σημαντική για τη μείωση του βάρους και τη μικροποίηση των συσκευών.
Το προϊόν αυτό διαθέτει σύνδεσμο τύπου δεξιάς γωνίας στην πλευρά της πλακέτας και σύνδεσμο τύπου ευθείας στην πλευρά του καλωδίου.
Επιπλέον, υπάρχουν σήμερα διαθέσιμες παραλλαγές 30 και 40 επαφών.
Συγκροτήματα καλωδίων μικροαξονικών, συγκροτήματα καλωδίων eDP, συγκροτήματα καλωδίων LVDS, συγκροτήματα καλωδίων μικροαξονικών,
Κατασκευαστές συρματόπλεγματος
Είναι εργοστάσιο;
Α: Ναι, έχουμε περισσότερα από 17 χρόνια σχεδιασμού και κατασκευής εμπειρία!
Υπάρχει κάποια πιστοποίηση;
Α:Ναι, υπάρχουν ISO09001, ISO14001, TS16949, ISO13485, UL CERIFIED.
Ε3: Ποια είναι η ειδικότητά μας;
Α: Μπορούμε να σχεδιάσουμε προϊόντα σύμφωνα με την αίτηση.
Ε. Δέχεστε παραγγελίες OEM/ODM;
Α: Ναι, δεχόμαστε παραγγελίες OEM / ODM. Για παραγγελίες OEM, MOQ είναι 100pcs. Για παραγγελίες ODM, MOQ
1000pcs. Η χρέωση για το καλούπι θα χρεωθεί σύμφωνα με το σχέδιο.
Ε. Πόσο χρόνο θα χρειαστεί για να ολοκληρωθεί μια παραγγελία;
Α: Για μικρές παραγγελίες και προϊόντα σε απόθεμα, η προετοιμασία και παράδοση θα διαρκέσει λιγότερο από 3 ημέρες.
Η ταχύτητα της αποστολής εξαρτάται από την επιλογή του πελάτη.
Για μεγάλη παραγγελία, όπως πρέπει να επιβεβαιώσουμε όλα τα πράγματα περιλαμβάνουν την προετοιμασία υλικών, την παραγωγή, αυτό το pro
Η διαδικασία θα διαρκέσει 5 έως 21 εργάσιμες ημέρες ανάλογα με την ποσότητα της παραγγελίας, η δοκιμή 1 έως 3 εργάσιμες ημέρες, η
Και τέλος, συσκευασία 1 ημέρα, έτσι ταχύτερα 7 ημέρες και μακρύτερα 25 ημέρες χωρίς αποστολή.
Ε. Ως μακροπρόθεσμοι πελάτες, τι άλλη υπηρεσία μπορούμε να πάρουμε;
1Το νέο προϊόν θα προσφέρεται με την παραγγελία, έτσι ώστε να μπορείτε να δείτε αν είναι ένα δυνητικό προϊόν στην αγορά
και προώθησης του, και θα έχετε το δικαίωμα να μεταπωλήσετε το προϊόν στην περιοχή σας.
2Επιπλέον έκπτωση τελών, φθηνότερη τιμή για την αγορά προϊόντων σε μικρότερη ποσότητα.
3Μπορούμε να προσφέρουμε βοήθεια στις προωθητικές εικόνες, και να κάνουμε εικόνες με το λογότυπο των πελατών.
Ε.7.Πόσος χρόνος είναι η εγγύηση για το καλώδιο, και αν είναι ελαττωματικό ή ελαττωματικό, πώς να προστατεύσετε τα οφέλη σας;
Α: Όλα τα καλώδια μας πωλούνται με εγγύηση 12-36 μηνών, και για μεγάλη ποσότητα παραγγελία, θα προσφέρουμε 0,3%
Σε 0,5% αντίγραφο για ελαττωματικό αποστέλλονται με την παραγγελία, έτσι αν παραγγείλετε 1000PCs, αυτό σημαίνει ότι μπορείτε να πάρετε 100
Αν πάρετε ελαττωματικό περισσότερο από 5pcs, και λιγότερο από 0,1%, παρακαλούμε επικοινωνήστε με τις πωλήσεις και
προσφέρουν εικόνες, και θα λύσουμε το πρόβλημά σας με τον τρόπο της αντικατάστασης με νέα παραγγελία ή επιστροφή χρημάτων.
Ε.8 Δέχεστε δωρεάν παραγγελία δείγματος;
Α: Ναι, η παραγγελία δείγματος υποστηρίζεται, ορισμένα δείγματα μπορούν να προσφερθούν δωρεάν, εξαιρουμένων των μεταφορών.
Πώς θα επικοινωνήσετε μαζί μας;
Στείλτε τις λεπτομέρειες της έρευνας σας στο παρακάτω, κάντε κλικ στο "στείλτε" τώρα! δωρεάν δείγμα και καλύτερη τιμή περιμένουν
Εσείς, αν δεν μπορείτε να βρείτε το προϊόν στο διαδίκτυο μας, μπορείτε επίσης να στείλετε μια έρευνα σε εμάς, ακόμη και αν δεν κάνουμε
Θα βρούμε το ίδιο προϊόν με καλή ποσότητα και καλή τιμή.
