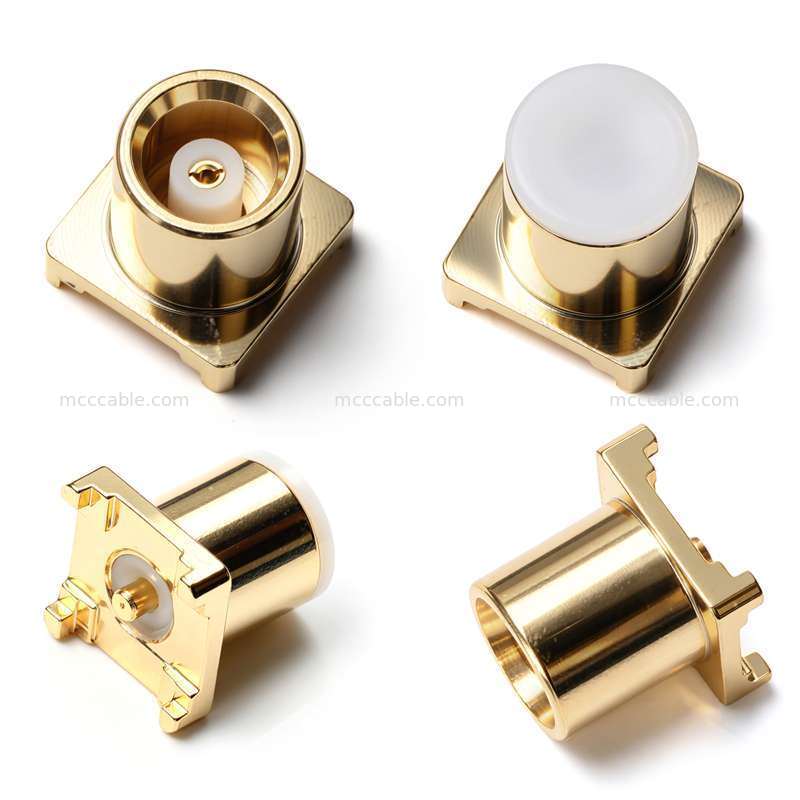

Επιχρυσωμένο επίχρυσο συνδετήρα RF με βάση PCB

Η επίχρυση υποδοχή σύνδεσης RF με βάση PCB έχει σχεδιαστεί για σήμα υψηλής συχνότητας
εφαρμογές μετάδοσης που απαιτούν σταθερή ηλεκτρική απόδοση, συμπαγή ενσωμάτωση PCB,
και αξιόπιστη μηχανική συγκράτηση. Διαθέτει ομοαξονική δομή ακριβείας με επίχρυσο
αγώγιμη διαδρομή, αυτός ο σύνδεσμος έχει σχεδιαστεί για να υποστηρίζει ασύρματα συστήματα επικοινωνίας ραδιοσυχνοτήτων
ενότητες, εξοπλισμός δοκιμών, ηλεκτρονικά ραντάρ και προηγμένες βιομηχανικές συσκευές.

Η συμπαγής διαμόρφωσή του στην πλακέτα επιτρέπει στους μηχανικούς να ενσωματώνουν απευθείας συνδεσιμότητα RF
σε PCB διατηρώντας παράλληλα εξαιρετικό έλεγχο σύνθετης αντίστασης και απόδοση γείωσης. Ο
Ο σύνδεσμος χρησιμοποιεί μια κεντρική επαφή σήματος που περιβάλλεται από μια γειωμένη αγώγιμη δομή,
συμβάλλοντας στη μείωση της αντανάκλασης του σήματος και στη διατήρηση της ακεραιότητας του σήματος σε απαιτητικά περιβάλλοντα ραδιοσυχνοτήτων.

Σε σύγκριση με τις τυπικές υποδοχές καταλόγου, αυτή η προσαρμοσμένη υποδοχή RF μπορεί να βελτιστοποιηθεί
σύμφωνα με συγκεκριμένες απαιτήσεις του έργου, συμπεριλαμβανομένου του αποτυπώματος PCB, της γεωμετρίας επαφής, της επιμετάλλωσης
πάχος, δομή γείωσης και περιβαλλοντικές απαιτήσεις. Είναι ιδανική λύση για
μηχανικοί που αναζητούν μια αξιόπιστη και προσαρμόσιμη πλατφόρμα διασύνδεσης RF.

Βασικά χαρακτηριστικά του επίχρυσου συνδετήρα RF με βάση PCB

Μετάδοση σήματος RF υψηλής συχνότητας

Ο σύνδεσμος υιοθετεί μια ομοαξονική δομή μετάδοσης ακριβείας που υποστηρίζει σταθερό
μεταφορά σήματος ελαχιστοποιώντας την απώλεια εισαγωγής και επιστροφής. Αυτός ο σχεδιασμός βοηθά στη διατήρηση
εξαιρετική ηλεκτρική απόδοση σε εφαρμογές επικοινωνίας και δοκιμών.

Επίχρυσο σύστημα επαφής Premium

Οι επίχρυσες επαφές σήματος βελτιώνουν την αγωγιμότητα και μειώνουν την αντίσταση επαφής. Ο
Η επιμετάλλωση παρέχει επίσης ανώτερη αντοχή στη διάβρωση, προστασία από την οξείδωση και μακροπρόθεσμη
ηλεκτρική σταθερότητα.

Συμπαγής σχεδιασμός ενσωμάτωσης PCB

Το μικρό αποτύπωμα PCB επιτρέπει την εγκατάσταση σε ηλεκτρονικά συγκροτήματα υψηλής πυκνότητας όπου
Ο χώρος του πίνακα είναι περιορισμένος. Η υποδοχή είναι ιδιαίτερα κατάλληλη για συμπαγή ασύρματη σύνδεση
μονάδες και συσκευές RF.

Βελτιωμένη δομή γείωσης

Πολλαπλά σημεία γείωσης που περιβάλλουν τη διαδρομή σήματος συμβάλλουν στη βελτίωση της θωράκισης EMI
αποτελεσματικότητα και μείωση των ανεπιθύμητων ηλεκτρομαγνητικών παρεμβολών.

Μηχανολογική Κατασκευή Ακριβείας

Κατασκευασμένος με διαδικασίες μηχανικής κατεργασίας ακριβείας, ο σύνδεσμος παρέχει συνεπή
διαστάσεις, αξιόπιστη απόδοση ζευγαρώματος και βελτιωμένη μηχανική αντοχή.

Κατάλληλο για Πρωτότυπα και Παραγωγικά Έργα

Ο σχεδιασμός του συνδετήρα είναι κατάλληλος τόσο για έργα ανάπτυξης μηχανικής όσο και για
προγράμματα παραγωγής μεγάλου όγκου.

Προσαρμοσμένη Μηχανική Ευελιξία

Διαστάσεις, υλικά, διαμορφώσεις επαφών, επιλογές επιμετάλλωσης και τοποθέτηση PCB
Όλες οι δομές μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις της εφαρμογής.

Προδιαγραφές σύνδεσης RF με βάση επίχρυσο PCB

Είδος	Προσδιορισμός
Τύπος προϊόντος	Σύνδεσμος RF βάσης PCB
Στυλ διεπαφής	Ομοαξονική διεπαφή RF
Τύπος τοποθέτησης	Βάση PCB
Υλικό Επικοινωνίας	Κράμα χαλκού
Υλικό στέγασης	Επεξεργασμένο μέταλλο ακριβείας
Φινίρισμα επιφάνειας	Επίχρυσο
Δομή Σήματος	Ομοαξονικός
Δομή εδάφους	Γείωση πολλαπλών σημείων
Μονωτικό Υλικό	Μηχανικός Διηλεκτρικός
Χαρακτηριστική σύνθετη αντίσταση	50 Ohm (προσαρμοσμένο διαθέσιμο)
Εύρος Συχνοτήτων	Προσαρμοσμένο διαθέσιμο
Θερμοκρασία λειτουργίας	Προσαρμοσμένο διαθέσιμο
Συμμόρφωση RoHS	Υποστηρίζεται
OEM & ODM	Υποστηρίζεται

Εφαρμογές επίχρυσου συνδετήρα RF με βάση PCB

Εξοπλισμός ασύρματης επικοινωνίας

Χρησιμοποιείται σε μονάδες ασύρματης επικοινωνίας, πομποδέκτες RF, συσκευές υποδομής δικτύου,
επαναλήπτες σήματος και πύλες επικοινωνίας όπου απαιτείται αξιόπιστη συνδεσιμότητα RF.

Συστήματα δοκιμής και μέτρησης ραδιοσυχνοτήτων

Κατάλληλο για γεννήτριες σήματος, αναλυτές φάσματος, αναλυτές δικτύου, εξαρτήματα βαθμονόμησης,
και αυτοματοποιημένες πλατφόρμες δοκιμών RF.

Ηλεκτρονική Αεροδιαστημικής και Άμυνας

Εφαρμόζεται σε συστήματα ραντάρ, μονάδες πλοήγησης, εξοπλισμό επικοινωνίας, επιτήρηση
συστήματα και άλλα ηλεκτρονικά RF κρίσιμα για την αποστολή.

Ιατρικές συσκευές RF

Χρησιμοποιείται σε ιατρικό εξοπλισμό απεικόνισης, θεραπευτικές συσκευές RF, διαγνωστικά όργανα και
ιατρικά ηλεκτρονικά υψηλής συχνότητας.

Πλατφόρμες Βιομηχανικού Αυτοματισμού

Ενσωματωμένο σε ασύρματα συστήματα παρακολούθησης, βιομηχανικούς αισθητήρες, απομακρυσμένη επικοινωνία
εξοπλισμό και εργοστασιακές συσκευές αυτοματισμού.

Έργα Έρευνας και Ανάπτυξης

Χρησιμοποιείται συχνά σε πίνακες αξιολόγησης μηχανικής, κιτ ανάπτυξης ραδιοσυχνοτήτων, πρωτότυπα συστήματα,
και εργαστηριακά περιβάλλοντα δοκιμών.

Επιλογές προσαρμογής για επιχρυσωμένη βάση PCB
Υποδοχή RF

Η Sino-conn παρέχει πλήρεις υπηρεσίες προσαρμογής για την ανάπτυξη συνδετήρων RF και
κατασκευαστικά έργα.

Οι διαθέσιμες επιλογές προσαρμογής περιλαμβάνουν:

• Προσαρμοσμένες διαστάσεις συνδετήρα
• Προσαρμοσμένο σχέδιο αποτυπώματος PCB
• Προσαρμοσμένες κατασκευές στέγασης
• Προσαρμοσμένη γεωμετρία επαφών
• Προσαρμοσμένο πάχος επιμετάλλωσης
• Προσαρμοσμένες απαιτήσεις σύνθετης αντίστασης
• Προσαρμοσμένες διαμορφώσεις γείωσης
• Προσαρμοσμένα διηλεκτρικά υλικά
• Προσαρμοσμένες μηχανικές κατασκευές συγκράτησης
• Προσαρμοσμένη βελτιστοποίηση συχνότητας
• Προσαρμοσμένες λύσεις προστασίας του περιβάλλοντος
• Υπηρεσίες επωνυμίας και συσκευασίας OEM

Από την ανάπτυξη ιδέας έως την παραγωγή όγκου, η ομάδα μηχανικών μας υποστηρίζει το σχεδιασμό
αναθεώρηση, κατασκευή δειγμάτων, δοκιμές επικύρωσης και μαζική κατασκευή για να βοηθηθούν οι πελάτες
επιτύχει την καταλληλότερη λύση διασύνδεσης RF.

Η Sino-Media είναι ένας εξειδικευμένος κατασκευαστής συγκροτημάτων καλωδίων. Χρησιμοποιούμε την αιχμή
εξοπλισμός αυτοματισμού, πρώτες ύλες υψηλής ποιότητας, ένα ισχυρό σύστημα διασφάλισης ποιότητας,
και μια εξειδικευμένη τεχνική ομάδα για την παράδοση υψηλής ποιότητας, προσαρμοσμένων καλωδίων και καλωδίων
συστατικά σε μικρές ποσότητες. Η μηχανική, η παραγωγή και ο ποιοτικός έλεγχος μας
οι ομάδες διασφαλίζουν την αριστεία αυτών των μοναδικών στοιχείων. Η αποστολή μας είναι να ενισχύσουμε
ποιότητα του προϊόντος συνεχώς, ανταποκρίνεται στις ανάγκες των πελατών και διατηρεί την τεχνογνωσία στο
υλικά που χρησιμοποιούμε και προτείνουμε. Η αφοσίωσή μας στην ικανοποίηση των πελατών οδηγεί
τη συνεχή ανάπτυξη της εταιρείας.
