Καλώδιο TWN4 USB 2.0 Custom 1m 28AWG Θωρακισμένο Καλωδίωση Υψηλής Ταχύτητας

Συνέλευση καλωδίου USB 2.0 TWN4

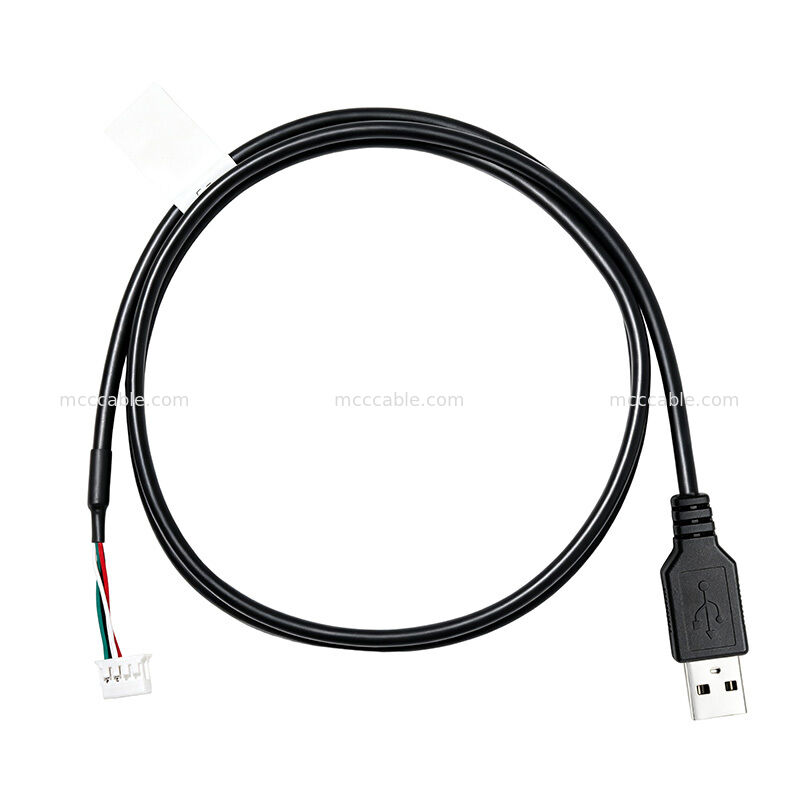

Η συνέλευση καλωδίου USB 2.0 TWN4 είναι μια προσαρμοσμένη συνέλευση καλωδίου 1 μέτρου με έναν σύνδεσμο USB τύπου Α αρσενικό στο ένα άκρο και έναν σύνδεσμο καλωδίου 8 θέσεων στο άλλο άκρο.

Το καλώδιο χρησιμοποιεί στριφτή και θωρακισμένη κατασκευή με καλώδιο UL2725 και έχει σχεδιαστεί σύμφωνα με τις καθορισμένες απαιτήσεις σύνδεσης και διάταξης ακροδεκτών USB 2.0.Προδιαγραφές Συνέλευσης Καλωδίου USB 2.0 TWN4

Προδιαγραφή

ΛεπτομέρειεςΤύπος Προϊόντος

Συνέλευση Καλωδίου USB 2.0

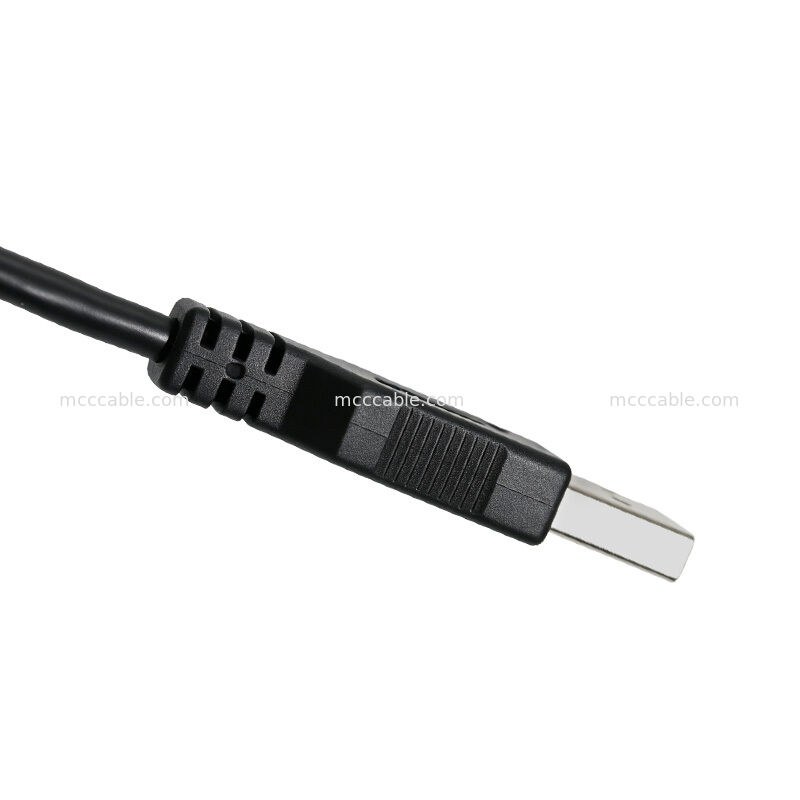

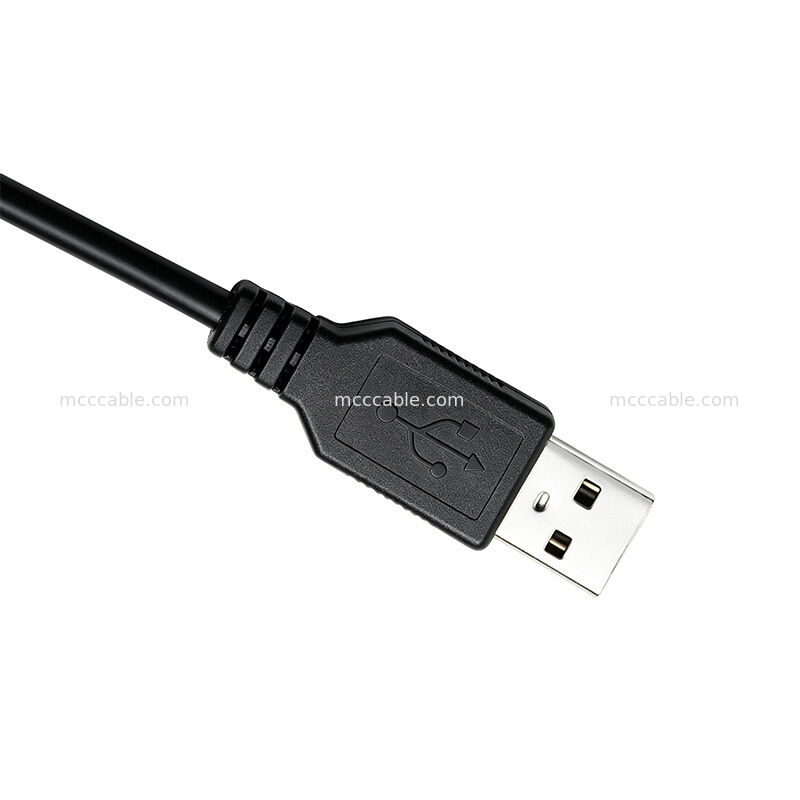

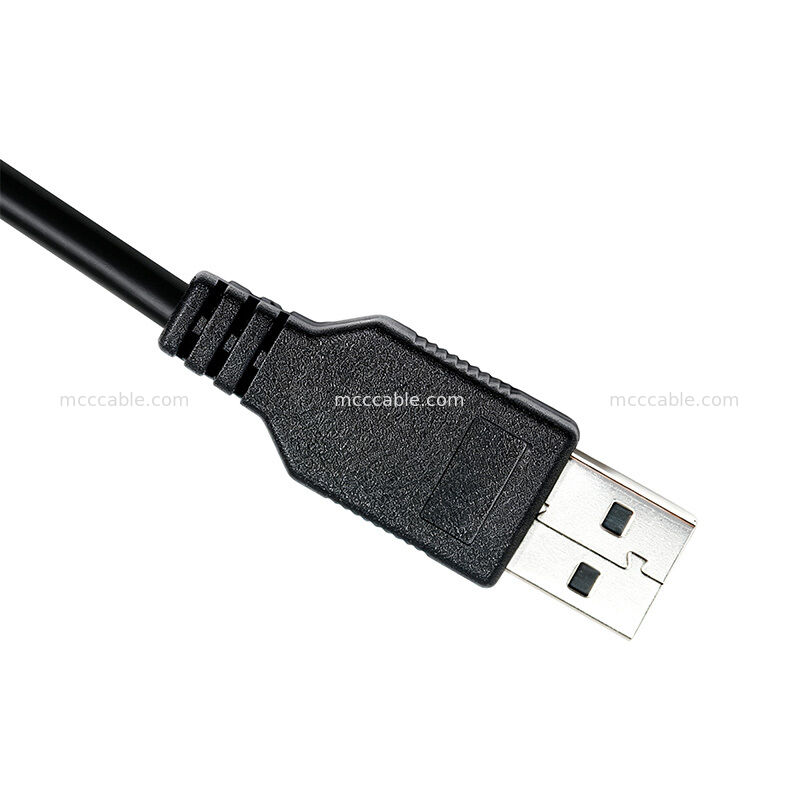

Η πλευρά USB χρησιμοποιεί έναν σύνδεσμο USB τύπου Α αρσενικό. Το αντίθετο άκρο χρησιμοποιεί έναν σύνδεσμο 8 θέσεων με διαμόρφωση περιβλήματος 2 × 4 θέσεων.

Το σχέδιο καθορίζει DF11-8DS-2C για τον σύνδεσμο 8 θέσεων και προσδιορίζει τη αντίστοιχη διαμόρφωση περιβλήματος και ακροδέκτη στην προδιαγραφή του συνδέσμου.

Δομή Θωρακισμένου Καλωδίου TWN4 28AWG

Η δομή του καλωδίου καθορίζεται ως εξής:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

Το σχέδιο υποδεικνύει επίσης στριφτή κατασκευή και διαμόρφωση θωράκισης + γείωσης. Η εξωτερική χύτευση καθορίζεται ως μαύρο PVC 45P.

Αυτή η δομή συνδυάζει το ζεύγος σήματος USB, τους αγωγούς τροφοδοσίας και τα εξαρτήματα θωράκισης εντός της συνέλευσης καλωδίου.

Προσαρμοσμένη Συνέλευση Καλωδίου USB TWN4

Η συνέλευση καλωδίου USB TWN4 κατασκευάζεται με την καθορισμένη διαμόρφωση συνδέσμου, δομή καλωδίου, χύτευση και μήκος καλωδίου.

Η συνέλευση περιλαμβάνει ένα μαύρο τμήμα χύτευσης PVC και έναν μαύρο θερμοσυστελλόμενο σωλήνα. Το σχέδιο καθορίζει μια λευκή ετικέτα με μέγεθος 70 × 16 mm.

Δοκιμές και Συμμόρφωση Καλωδίου USB 2.0 TWN4

Η συνέλευση καλωδίου καθορίζεται ως συμβατή με RoHS.

Το σχέδιο ορίζει επίσης τις ακόλουθες απαιτήσεις ηλεκτρικών δοκιμών:

Ανοιχτό/βραχυκύκλωμα: 100% δοκιμή

Hi-Pot: AC 200 V / 0,1 s

Αντίσταση μόνωσης: DC 200 V, IR ≥ 20 MΩ

Αντίσταση επαφής: 5 Ω μέγιστο

Εφαρμογές Συνέλευσης Καλωδίου USB TWN4

Η συνέλευση καλωδίου USB 2.0 TWN4 μπορεί να χρησιμοποιηθεί για εφαρμογές που απαιτούν σύνδεση USB 1 μέτρου με διεπαφή USB τύπου Α αρσενικό και σύνδεσμο καλωδίου 8 θέσεων.

Τυπικές λέξεις-κλειδιά εφαρμογής περιλαμβάνουν:

Συνέλευση καλωδίου USB 2.0

Προσαρμοσμένο καλώδιο USB

Συνέλευση καλωδίου USB τύπου Α

Καλώδιο USB 8 θέσεων

Θωρακισμένο καλώδιο USB

Συνέλευση καλωδίου TWN4
