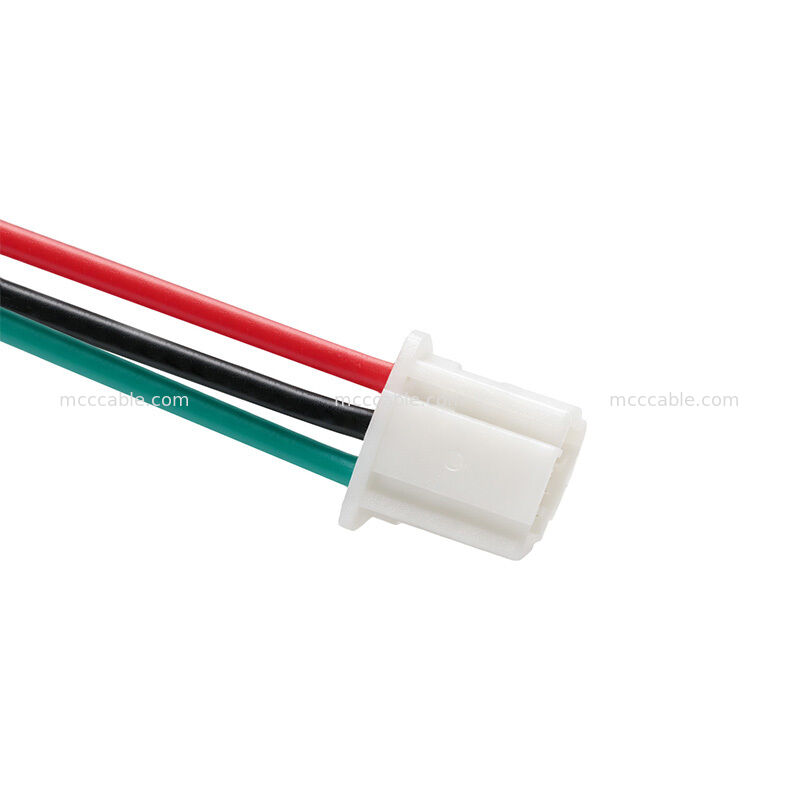

Συγκρότημα καλωδίου ισχύος 22AWG 5V

Αυτό το σύνολο καλωδίων ισχύος 22AWG 5V έχει σχεδιαστεί για συνδέσεις βοηθητικής τροφοδοσίας ρεύματος

Το σύνολο του καλωδίου χρησιμοποιεί καλώδιο UL1061 22 AWG και πλάτος 2,0 mm

διαμόρφωση συνδέσμου για αξιόπιστη ηλεκτρική σύνδεση σε επίπεδο πλακέτας.

Με ένα καθορισμένο χρώμα καλωδίου και pin-out διαμόρφωση, αυτό το προσαρμοσμένο σύνολο καλωδίων μπορεί να είναι

κατασκευάζονται σύμφωνα με ειδικές απαιτήσεις ηλεκτρικής λειτουργίας, διαστάσεων και συνδέσμων.

Προδιαγραφές συναρμολόγησης καλωδίων ισχύος 5V 22AWG

Καλώδιο ηλεκτρικής ενέργειας 5V για σύνδεση με το πάτωμα

Το σύνολο αυτό καλωδίου ισχύος 5V έχει σχεδιαστεί για τη σύνδεση βοηθητικής τροφοδοσίας 5V σε ένα

Το καλώδιο χρησιμοποιεί μια διαμόρφωση συνδετήρα πολλαπλών θέσεων για να παρέχει την απαιτούμενη

ηλεκτρική σύνδεση μεταξύ της πηγής τροφοδοσίας και του πίνακα.

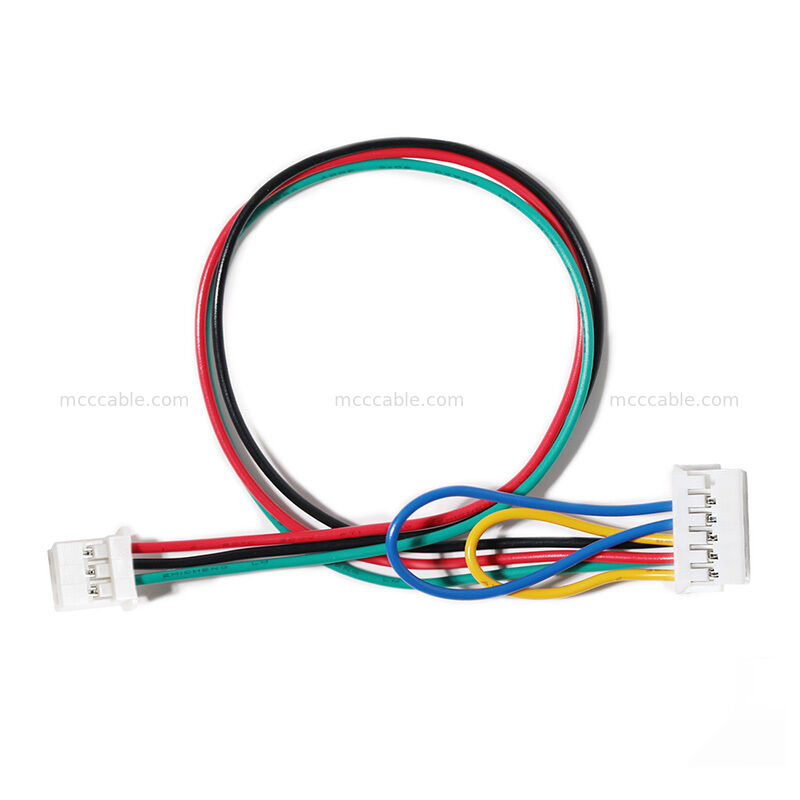

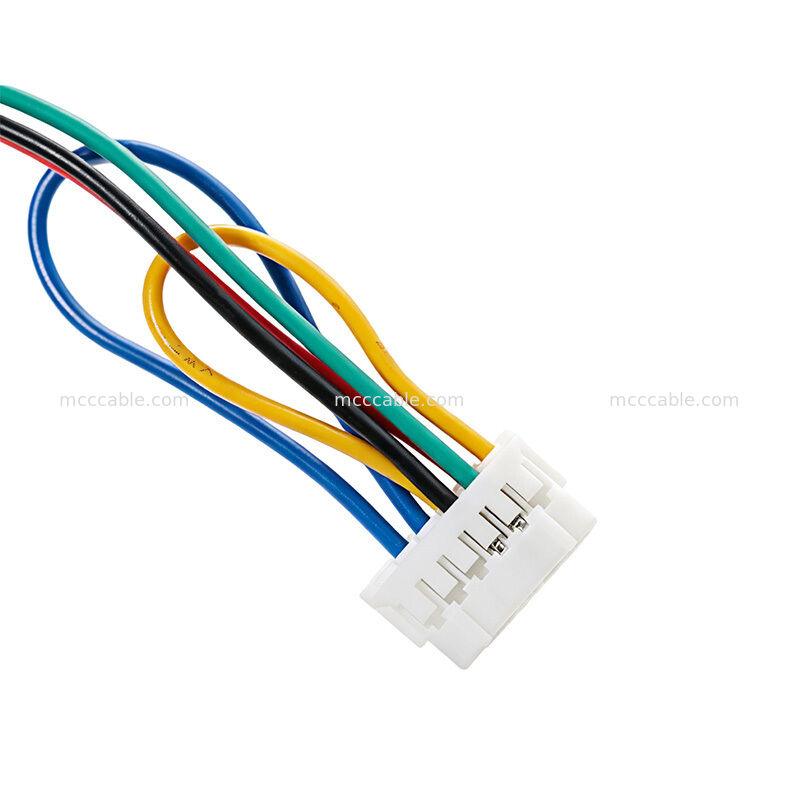

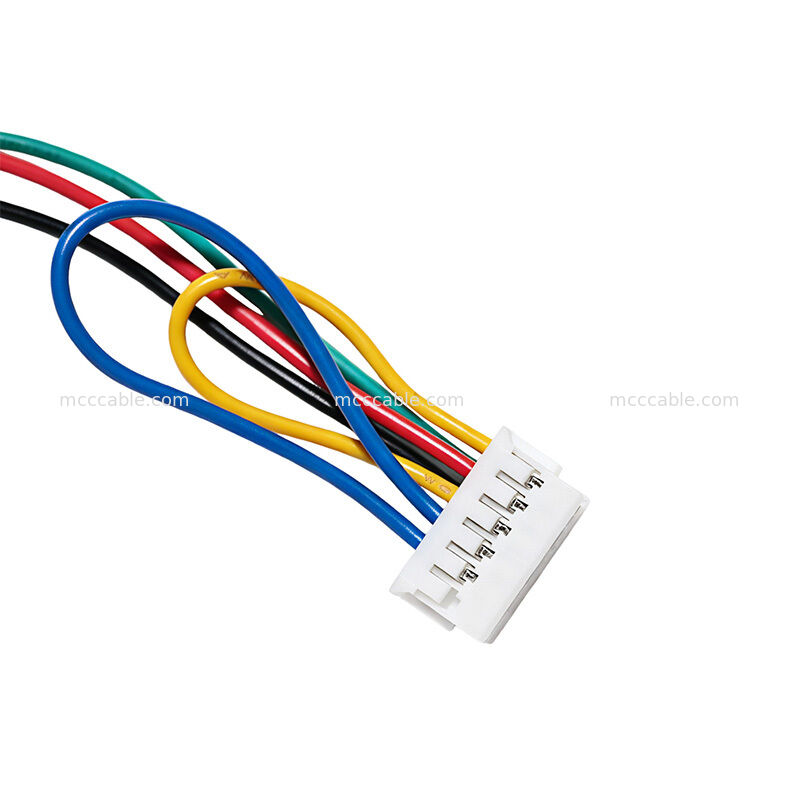

Η καθορισμένη κατασκευή περιλαμβάνει μια σύνδεση 12 θέσεων σε μία πλευρά και μια 3-θέσεις

συνδετήρα στην άλλη πλευρά, με διαμόρφωση κλίσης 2,0 mm.

Αυτό το είδος καλωδίου ηλεκτρικής ενέργειας είναι κατάλληλο για ηλεκτρονικό εξοπλισμό και συστήματα που απαιτούν

ειδικό σύνολο καλωδίων για σύνδεση ηλεκτρικής ενέργειας σε επίπεδο πλακέτας.

2Συγκρότημα καλωδίου συνδέσμου.0mm

Το 2,0mm βήμα συναρμολόγηση καλωδίου συνδέσμου χρησιμοποιεί στερέωμα συνδέσμου και κασσίτερου επένδυση crimp

τα τερματικά που καθορίζονται για τη δομή του καλωδίου.

Το σχέδιο προσδιορίζει:

• 2Σώμα συνδέσμου διαστάσεως 0,0 mm
• Διαμόρφωση συνδέσμου 12 θέσεων
• Διαμόρφωση συνδέσμου 3 θέσεων
• Τεχνουργήματα για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή οχημάτων
• 22 AWG συμβατό σύρμα

Τα καθορισμένα συστατικά του συνδέσμου περιλαμβάνουν ένα 2.0 mm pitch στερέωμα και crimp τερματικά

κατάλληλο για το καθορισμένο μέγεθος καλωδίου.

UL1061 22AWG Κατασκευή καλωδίων

Το καλώδιο UL1061 22AWG χρησιμοποιεί πέντε ατομικά αναγνωρισμένα καλώδια σε μαύρο, κόκκινο, κίτρινο, πράσινο,

και μπλε.

Η καθορισμένη δομή σύρματος παρέχει σαφή αναγνώριση χρώματος για την απαιτούμενη πιν-πιν

διαμόρφωση καλωδίων.

Η προδιαγραφή καλωδίου προσδιορίζει το σύρμα UL1061 με ονομαστική θερμοκρασία 80°C και ονομαστική

τάση 300 V.

Προσαρμοσμένη καλωδίωση συναρμολόγησης καλωδίων 5V

Αυτό το προσαρμοσμένο σύνολο καλωδίων 5V ακολουθεί μια καθορισμένη διαμόρφωση pin-out για να εξασφαλίσει συνεπή

ηλεκτρική σύνδεση μεταξύ των δύο συνδέσεων.

Τα πέντε χρώματα του καλωδίου είναι:

• Κίτρινο
• Πράσινο
• Κόκκινο
• Μαύρο
• Μπλε

Δοκιμή ποιότητας συναρμολόγησης καλωδίου ισχύος 22AWG

Το σύνολο καλωδίων ισχύος 22AWG υπόκειται σε καθορισμένες απαιτήσεις ηλεκτρικής επιθεώρησης.

Το σχέδιο προσδιορίζει:

• 100% ανοικτή, σύντομη και διαλείπουσα δοκιμή
• Μέγιστη αντίσταση του αγωγού: 3 Ω
• Ελάχιστη αντίσταση μόνωσης: 10 MΩ σε 200 V DC
• Επιθεώρηση των καθορισμένων διαστάσεων
• Συμμόρφωση με το RoHS 3.0

Εφαρμογές καλωδίων ηλεκτρικής ενέργειας 5V

Το καλώδιο ισχύος 5V της πλακέτας προορίζεται για βοηθητικές συνδέσεις τροφοδοσίας με ηλεκτρονικές συσκευές

Το 22 AWG καλώδιο, η καθορισμένη διαμόρφωση συνδέσμου και το καθορισμένο pin-out το καθιστούν

κατάλληλο για εφαρμογές που απαιτούν ειδική σύνδεση ηλεκτρικής ενέργειας.

Οι τυπικές λέξεις-κλειδιά εφαρμογής για αυτό το καλώδιο περιλαμβάνουν:

• Συνδέση βοηθητικής ισχύος 5V
• Σύνδεση ηλεκτρικής ενέργειας επιφάνειας
• Ηλεκτρονικές συσκευές
• Εσωτερική σύνδεση τροφοδοσίας
• Συγκρότημα καλωδίων προσαρμοσμένο
• Σύνδεση ηλεκτρικής ενέργειας από το σύστημα τροφοδοσίας
