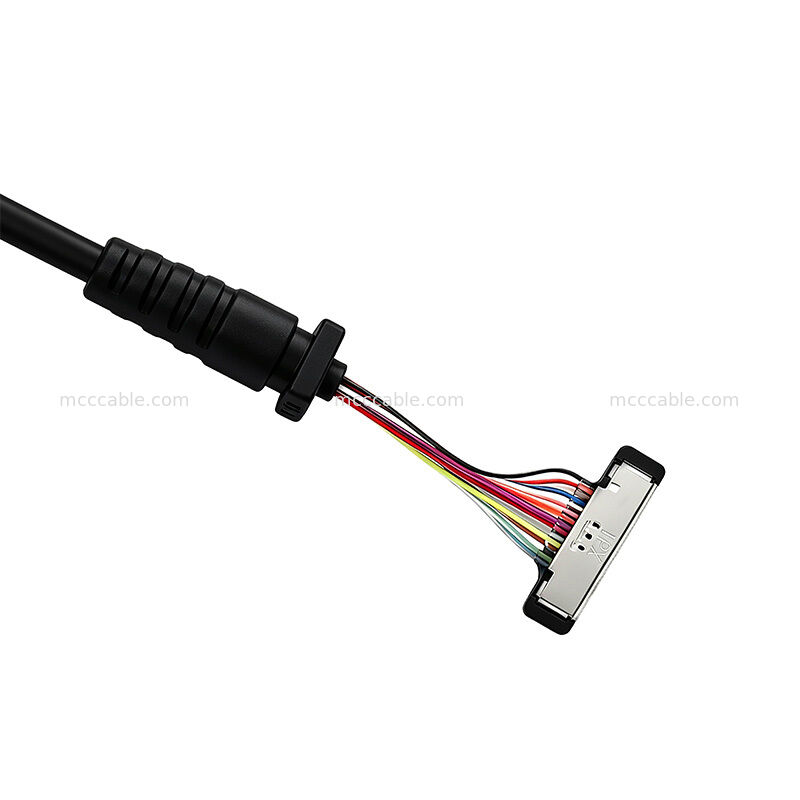

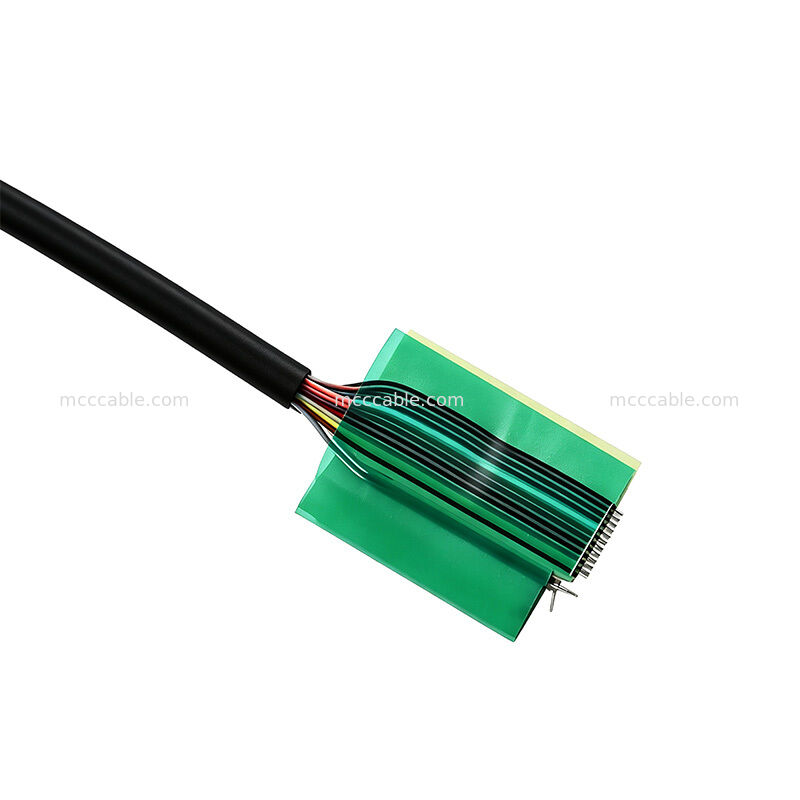

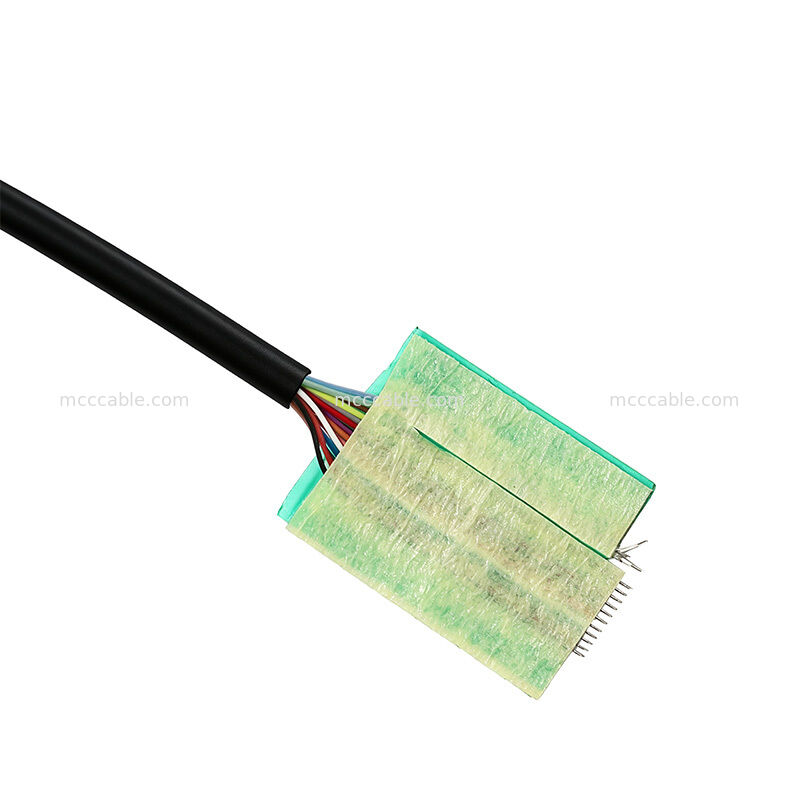

20373-R14T-06 14C Συγκρότημα υπερτελών μικροεπαγωγικών καλωδίων

Το 20373-R14T-06 14C Micro Coaxial Cable Assembly είναι ένα συμπαγές προσαρμοσμένο καλώδιο

Η διάταξη του καλωδίου

συνδυάζει 2 × 42 AWG και 12 × 36 AWG αγωγούς, με 50Ω MCC ομοαξονική

κατασκευή για εφαρμογές συμπαγής μετάδοσης σήματος.

Με τελικό μήκος καλωδίου 150 ± 5 mm και συνολική διάμετρο καλωδίου

2.10 ± 0,20 mm, αυτή η πολύ λεπτή μικροσυσσωματωτική καλωδιακή συσκευή είναι κατάλληλη για εφαρμογές

όπου είναι σημαντική η συμπαγή διαδρομή καλωδίων και το μικρό προφίλ καλωδίων.

20373-R14T-06 Δομή συναρμολόγησης μικροαξονικών καλωδίων

Το σύνολο καλωδίων 20373-R14T-06 χρησιμοποιεί μια ομοαξονική διαμόρφωση 14C MCC που αποτελείται από

Τα 42 AWG MCC ομοαξονικά καλώδια είναι

καθορίζονται ως 50Ω ομοαξονικά καλώδια, ενώ τα 36 καλώδια AWG χρησιμοποιούνται ως διακριτοί αγωγοί

εντός του συνόλου καλωδίων.

Το σύνολο καλωδίων περιλαμβάνει επίσης UV κόλλα 8806 HF RP για το καθορισμένο καλώδιο

διαδικασία τερματισμού.

20373-R14T-06 Προδιαγραφές καλωδίων 14C

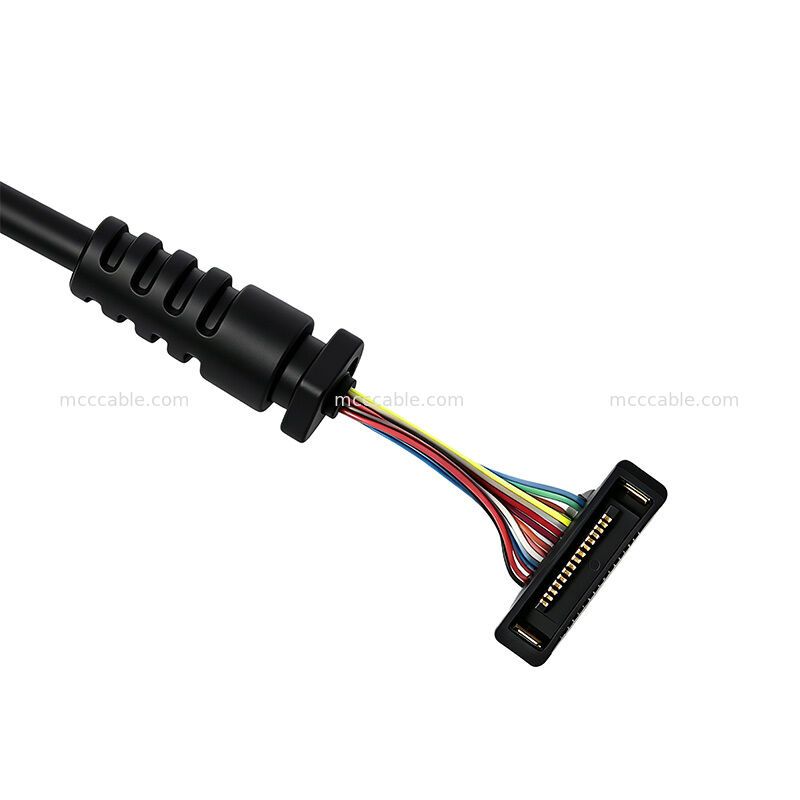

20373-R14T-06 Διαμόρφωση συνδέσμου

Η καθορισμένη διαμόρφωση συνδέσμου περιλαμβάνει ένα σύνολο στερέωσης βύστου και ένα σύνολο κελύφους βύστου.

Τα στοιχεία συνδέσμου που προσδιορίζονται για το P1 είναι:

• Συγκρότημα στερέωσης πρίζας: 20373-R14T-06

• Συμπλέκτης Shell-A 2182-014-03

Η καθορισμένη διαδικασία τερματισμού απαιτεί τις ασπίδες κάθε ομοαξονικού καλωδίου να τερματίζονται σε

Η ουρά του συνδετήρα προσδιορίζεται επίσης με κάλυψη από UV κόλλα 1·2 mm.

20373-R14T-06 Ηλεκτρική απόδοση

Το σύνολο καλωδίων 20373-R14T-06 προσδιορίζεται με μέγιστη αντίσταση του αγωγού 3,0 Ω

και αντίσταση μόνωσης 10 MΩ υπό τις καθορισμένες συνθήκες δοκιμής.

Οι απαιτήσεις παραγωγής περιλαμβάνουν επίσης δοκιμές 100% ανοικτές, σύντομες και διαλείπουσες για την επαλήθευση

ηλεκτρική συνέχεια και ποιότητα συναρμολόγησης.

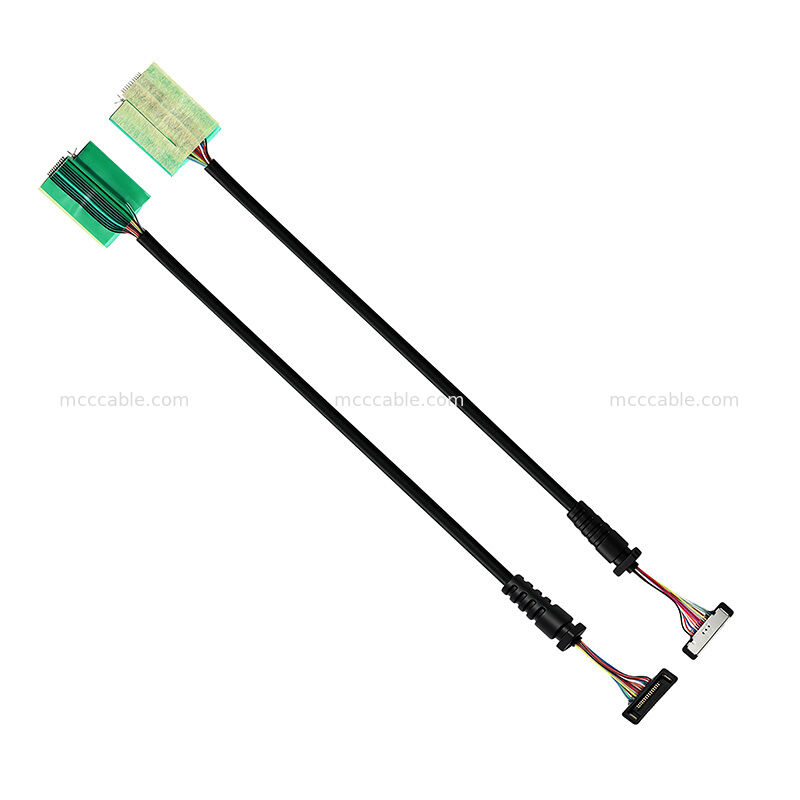

20373-R14T-06 Διαστάσεις καλωδίων

Η τυποποιημένη διαμόρφωση έχει μήκος καλωδίου 150 ± 5 mm και συνολική διάμετρο καλωδίου

των 2,10 ± 0,20 mm.

Η συμπαγή 14C μικρο ομοαξονική κατασκευή βοηθά στη διατήρηση ενός μικρού προφίλ καλωδίου για εφαρμογές

που απαιτούν πολλαπλούς αγωγούς σήματος σε περιορισμένο χώρο δρομολόγησης.

20373-R14T-06 Εφαρμογές προσαρμοσμένης συναρμογής καλωδίων

Το σύνολο μικροσυμπεριφερειακών καλωδίων 20373-R14T-06 είναι κατάλληλο για συμπαγές ηλεκτρονικό εξοπλισμό

και εφαρμογές μετάδοσης σήματος που απαιτούν διαμόρφωση πολυοδηγού ομοαστικού καλωδίου.

Η δομή 14C, 50Ω MCC ομοαξονικά καλώδια, συμπαγή 2,10 mm ονομαστική διάμετρος καλωδίου και

προσαρμοσμένο μήκος καλωδίου 150 mm κάνει αυτή τη διαμόρφωση κατάλληλη για καλώδιο περιορισμένου χώρου

δρομολόγηση και προσαρμοσμένες απαιτήσεις ηλεκτρονικής διασύνδεσης.
