Συγκρότημα καλωδίου οθόνης LVDS με 20453 σύνδεσμο και πολλαπλές σύρσεις καλωδίων

Συναρμολόγηση καλωδίου οθόνης LVDS με σύνδεσμο 20453 και
Πολύ-στριμμένα καλώδια



Τι είναι αυτή η συναρμολόγηση καλωδίου οθόνης LVDS;

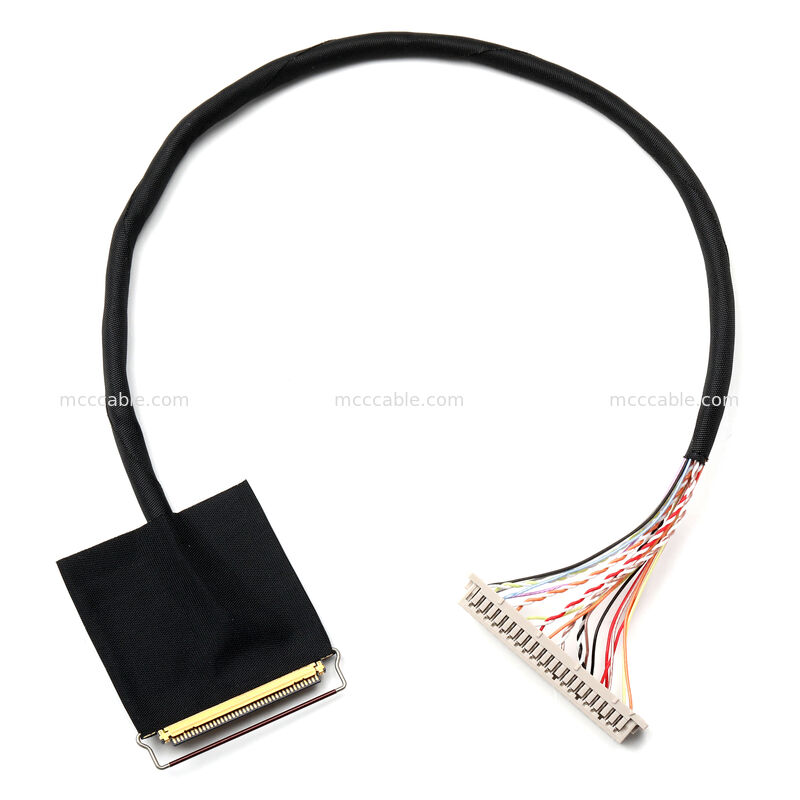

Αυτή η συναρμολόγηση καλωδίου οθόνης LVDS έχει σχεδιαστεί για μετάδοση διαφορικού σήματος υψηλής ταχύτητας
μεταξύ μιας μονάδας οθόνης και μιας πλακέτας ελέγχου. Το ένα άκρο του καλωδίου ενσωματώνει ένα συμπαγές
σύνδεσμο LVDS τοποθετημένο σε πλακέτα με επιχρυσωμένες επαφές και μια μεταλλική ράβδο συγκράτησης, ενώ

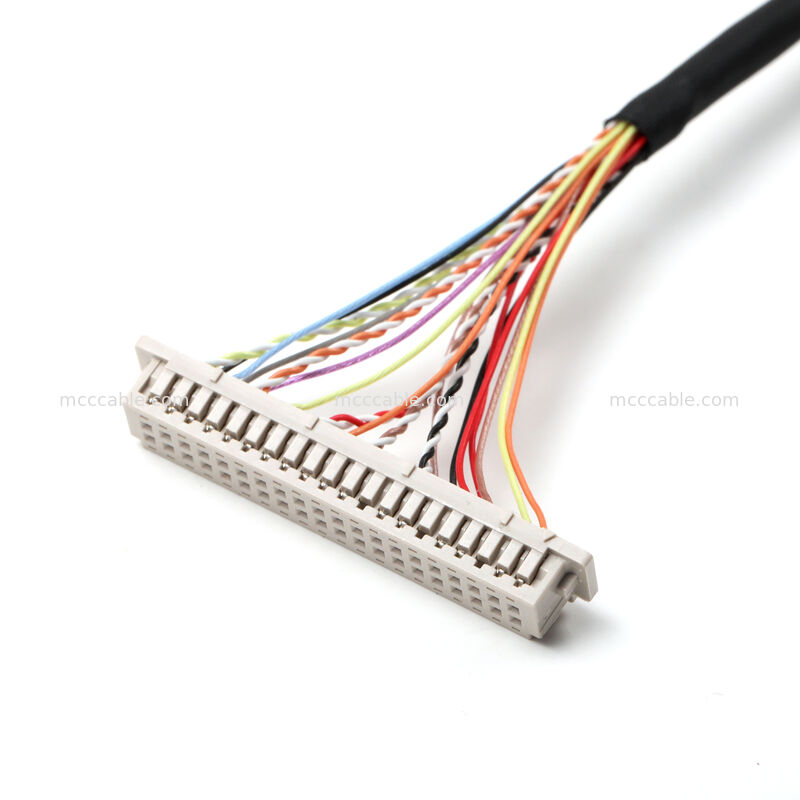

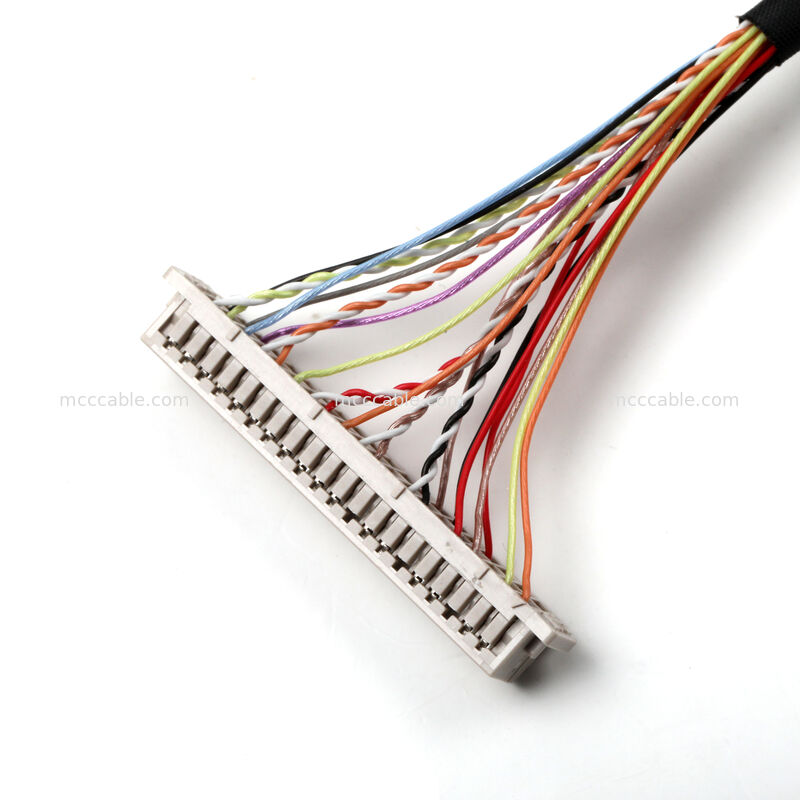

το άλλο άκρο μεταβαίνει σε μια δέσμη πολλαπλών καλωδίων που τερματίζεται από έναν σύνδεσμο πολλαπλών ακίδων.

Η δομή του καλωδίου συνδυάζει στριμμένα διαφορικά ζεύγη για κανάλια σήματος LVDS με πρόσθετα

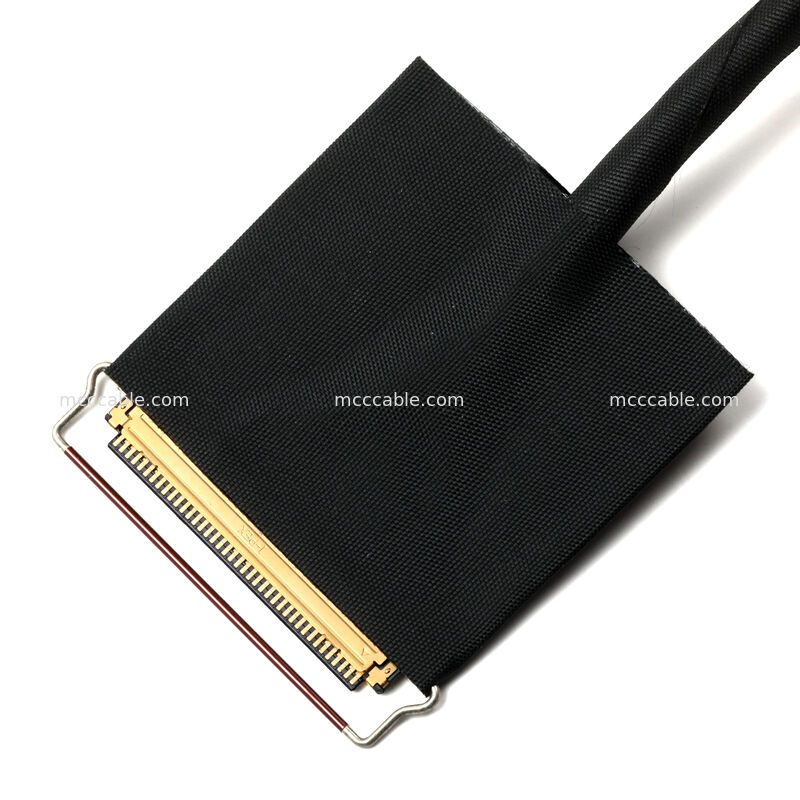

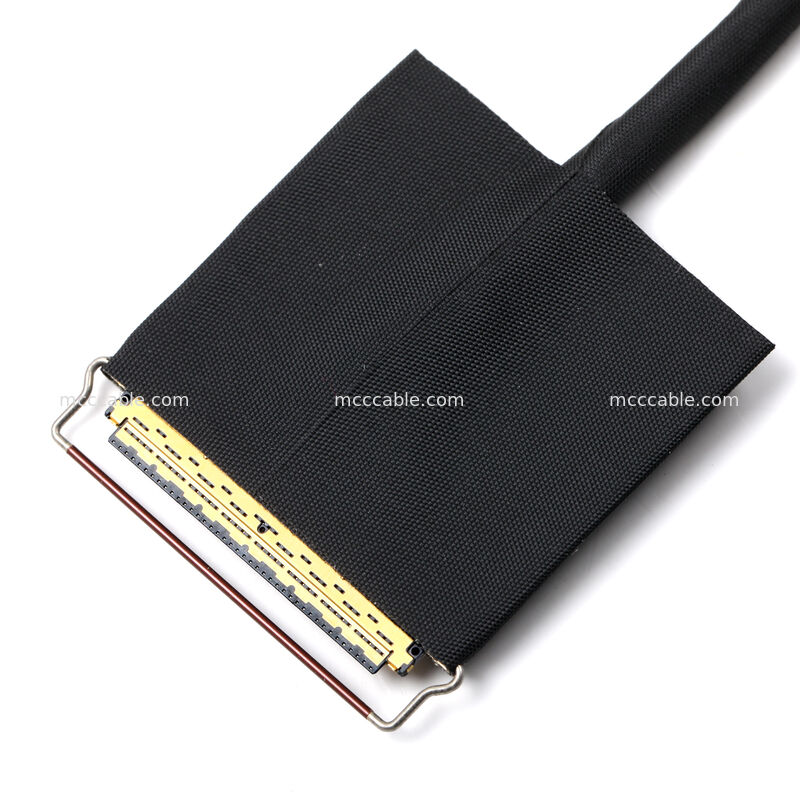

διακριτά καλώδια για σήματα ισχύος και ελέγχου. Ένα τμήμα θωράκισης τυλιγμένο με ύφασμα κοντά στην οθόνη
παρέχει μηχανική προστασία και βελτιωμένη σταθερότητα EMI σε συμπαγή συσκευή
περιβάλλοντα.

Αυτή η διαμόρφωση χρησιμοποιείται συνήθως σε ενσωματωμένες οθόνες όπου απαιτείται αξιόπιστη ακεραιότητα σήματος,
ακριβής έλεγχος pin-out και ευέλικτη δρομολόγηση.

Ηλεκτρικός και Δομικός Σχεδιασμός του Καλωδίου Οθόνης LVDS:

Το καλώδιο οθόνης LVDS υιοθετεί μια διάταξη μικτής κατασκευής βελτιστοποιημένη τόσο για την ποιότητα του σήματος
όσο και για την ευελιξία της εγκατάστασης.

Βασικά δομικά χαρακτηριστικά περιλαμβάνουν:

1. Πολλαπλά στριμμένα διαφορικά ζεύγη αφιερωμένα στη μετάδοση δεδομένων LVDS
2. Διακριτοί μεμονωμένοι αγωγοί για βοηθητικά σήματα και γραμμές ρεύματος
3. Ελεγχόμενη ομαδοποίηση καλωδίων για μείωση της διασταυρούμενης ομιλίας και της στρέβλωσης σήματος
4. Τμήμα μετάβασης τυλιγμένο με ύφασμα κοντά στον σύνδεσμο στην πλευρά της οθόνης για ανακούφιση από την καταπόνηση
5. Επιχρυσωμένη διεπαφή επαφής για διασφάλιση σταθερής μακροχρόνιας συνδεσιμότητας

Αυτός ο σχεδιασμός υποστηρίζει μετάδοση LVDS μικρής έως μεσαίας απόστασης διατηρώντας παράλληλα
μηχανική ανθεκτικότητα κατά την επαναλαμβανόμενη εγκατάσταση ή συντήρηση.

Εφαρμογές Καλωδίου Οθόνης LVDS:

Αυτή η συναρμολόγηση καλωδίου οθόνης LVDS είναι κατάλληλη για ένα ευρύ φάσμα ενσωματωμένων και βιομηχανικών
συστημάτων οθόνης, συμπεριλαμβανομένων:

1. Πίνακες βιομηχανικού ελέγχου
2. Ενσωματωμένες οθόνες υπολογιστών
3. Ιατρική απεικόνιση και διαγνωστικές οθόνες
4. Μονάδες οθόνης αυτοκινήτων ή μεταφορών
5. Προσαρμοσμένος ηλεκτρονικός εξοπλισμός με εσωτερικά πάνελ LCD ή TFT

Η μικτή δομή LVDS + δέσμη καλωδίων επιτρέπει στο καλώδιο να μεταφέρει τόσο σήματα οθόνης υψηλής ταχύτητας
σήματα και υποστηρικτικές γραμμές ελέγχου εντός μιας ενιαίας συναρμολόγησης, μειώνοντας την εσωτερική καλωδίωση
πολυπλοκότητα.


Βασικά Πλεονεκτήματα αυτής της Συναρμολόγησης Καλωδίου Οθόνης LVDS:

Σε σύγκριση με τα τυπικά επίπεδα ή κορδωτά καλώδια LVDS, αυτή η συναρμολόγηση προσφέρει αρκετά πρακτικά
πλεονεκτήματα:

1. Βελτιωμένη σταθερότητα σήματος μέσω δρομολόγησης LVDS στριμμένου ζεύγους
2. Ευέλικτη δρομολόγηση καλωδίων που επιτρέπεται από τη στρογγυλή κατασκευή δέσμης
3. Ασφαλής συγκράτηση συνδέσμου χρησιμοποιώντας μια μεταλλική ράβδο ασφάλισης στην πλευρά της οθόνης
4. Μειωμένος κίνδυνος εγκατάστασης χάρη στο καθορισμένο pin-out και τη δεσμωμένη καλωδίωση
5. Προσαρμόσιμη διαμόρφωση, συμπεριλαμβανομένου του μήκους, του μετρητή καλωδίου και της αντιστοίχισης ακίδων

Αυτά τα πλεονεκτήματα καθιστούν το καλώδιο ιδιαίτερα κατάλληλο για έργα OEM με χώρο
περιορισμούς ή μη τυπικές εσωτερικές διατάξεις.

Τεχνικές Πληροφορίες Καλωδίου Οθόνης LVDS:

Η Sino-Media είναι ένας εξειδικευμένος κατασκευαστής συναρμολόγησης καλωδίων. Χρησιμοποιούμε υπερσύγχρονα
εξοπλισμό αυτοματισμού, πρώτες ύλες υψηλής ποιότητας, ένα ισχυρό σύστημα διασφάλισης ποιότητας,
και μια εξειδικευμένη τεχνική ομάδα για την παροχή υψηλής ποιότητας, προσαρμοσμένων καλωδίων και δέσμης
εξαρτημάτων σε μικρές ποσότητες. Οι ομάδες μηχανικών, παραγωγής και ποιοτικού ελέγχου μας
εξασφαλίζουν την αριστεία αυτών των μοναδικών εξαρτημάτων. Η αποστολή μας είναι να βελτιώνουμε
την ποιότητα των προϊόντων συνεχώς, να καλύπτουμε τις ανάγκες των πελατών και να διατηρούμε την τεχνογνωσία στα
υλικά που χρησιμοποιούμε και συνιστούμε. Η αφοσίωσή μας στην ικανοποίηση των πελατών οδηγεί
την συνεχή ανάπτυξη της εταιρείας.
