Επισκόπηση καλωδίου LVDS FI-RE31HL DF19-20P

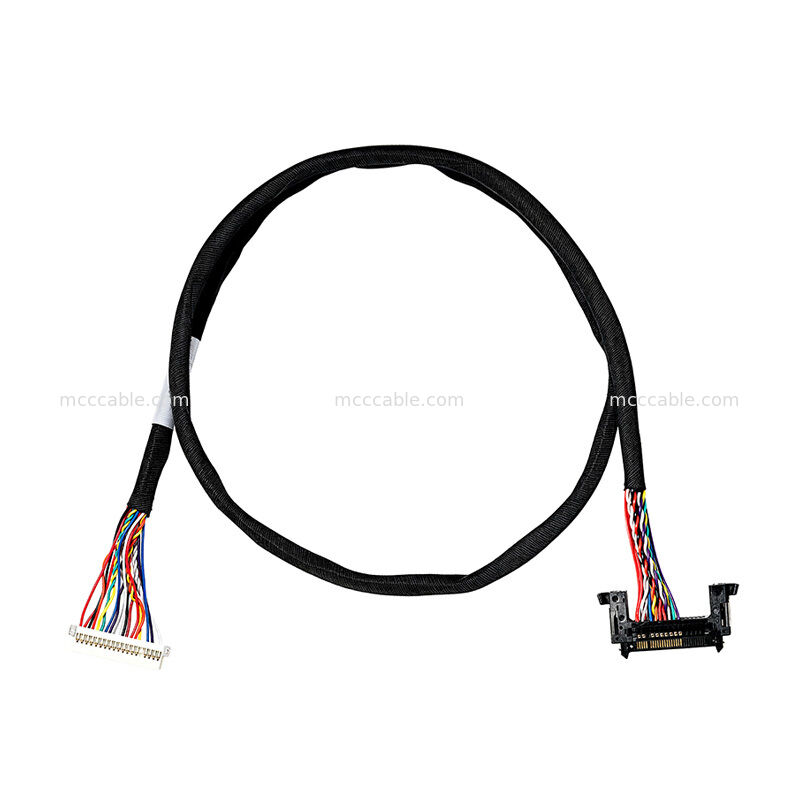

Το καλώδιο LVDS FI-RE31HL DF19-20P είναι μια προσαρμοσμένη συναρμολόγηση καλωδίου σχεδιασμένη με
έναν σύνδεσμο FI-RE31HL 31 θέσεων στη μία άκρη και έναν σύνδεσμο DF19-20P στην άλλη άκρη.
Η συναρμολόγηση χρησιμοποιεί καλώδιο 28 AWG και έχει προδιαγραφεί σε περίπου 24 ίντσες (610 mm) σε
συνολικό μήκος καλωδίου.

Η συναρμολόγηση καλωδίου είναι κατάλληλη για συμπαγείς ηλεκτρονικές συσκευές που απαιτούν καθορισμένη σύνδεση LVDS

μεταξύ των ζευγαρωτών διεπαφών. Το σχέδιο καθορίζει δοκιμές ανοιχτού, βραχυκυκλώματος και διακοπής

λειτουργίας, αντίσταση αγωγού έως 3 ohms και αντίσταση μόνωσης τουλάχιστον 10 MΩ

στα 200 V DC.

Προδιαγραφές καλωδίου LVDS FI-RE31HL DF19-20P

Σχεδιασμός καλωδίου LVDS FI-RE31HL DF19-20P

Το καλώδιο LVDS FI-RE31HL DF19-20P χρησιμοποιεί μια συμπαγή διαμόρφωση συνδέσμου για

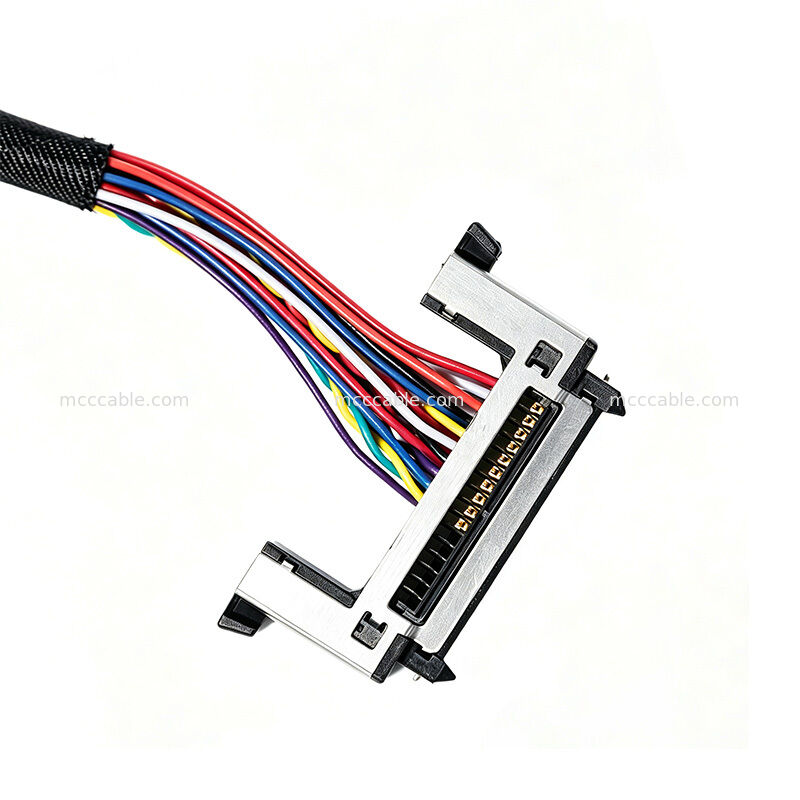

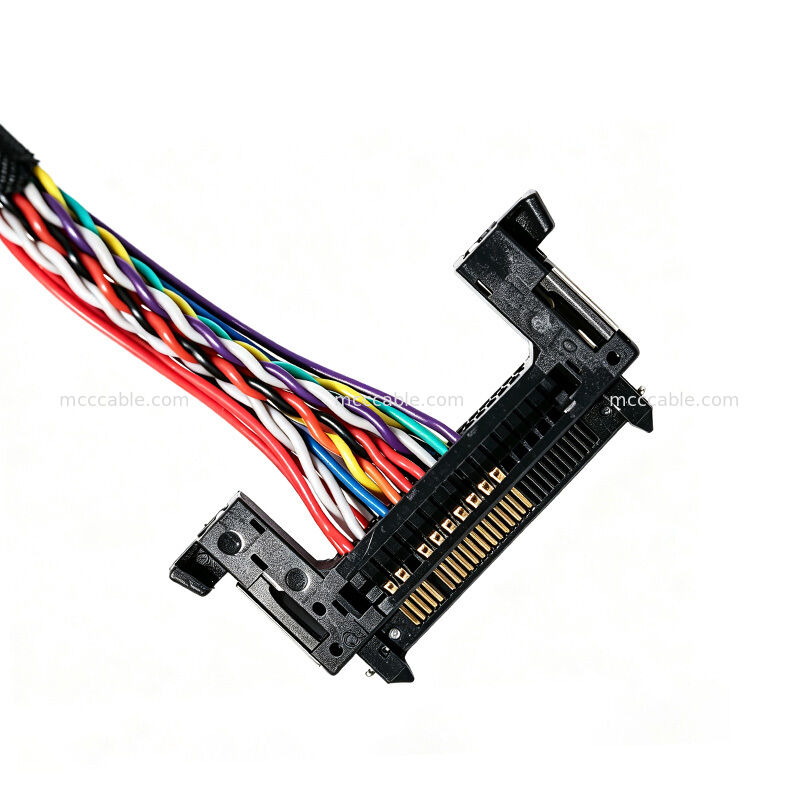

ηλεκτρονικό εξοπλισμό με περιορισμένο χώρο. Ο σύνδεσμος FI-RE31HL που καθορίζεται στο σχέδιο είναι

ένας σύνδεσμος 31 θέσεων με βήμα 0,5 mm. Ανεξάρτητες αναφορές εξαρτημάτων αναγνωρίζουν επίσης

το FI-RE31HL ως σύνδεσμο 31 θέσεων, 0,50 mm βήματος που χρησιμοποιείται σε εφαρμογές LVDS.

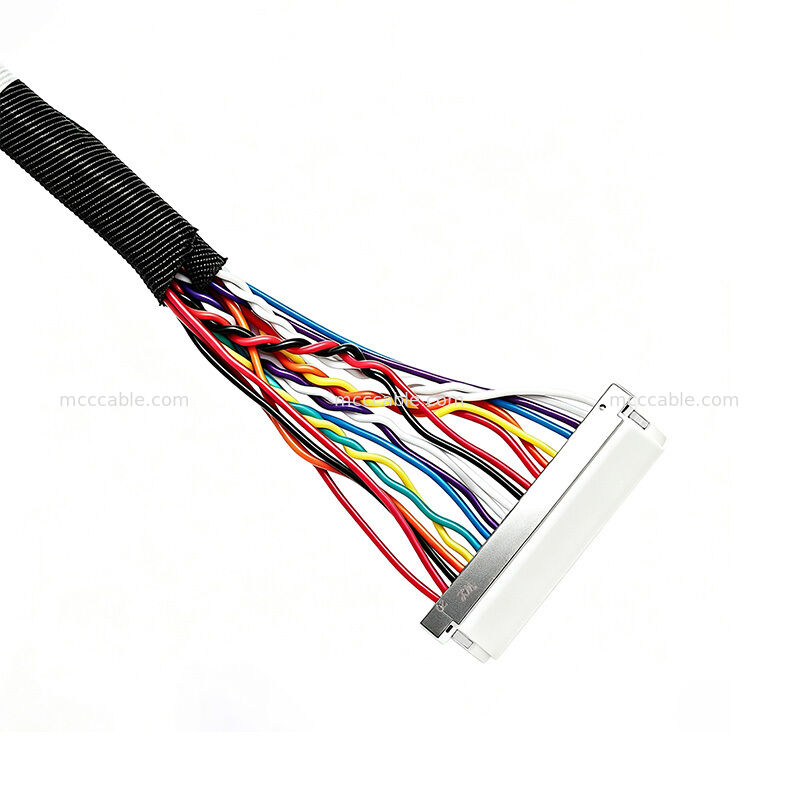

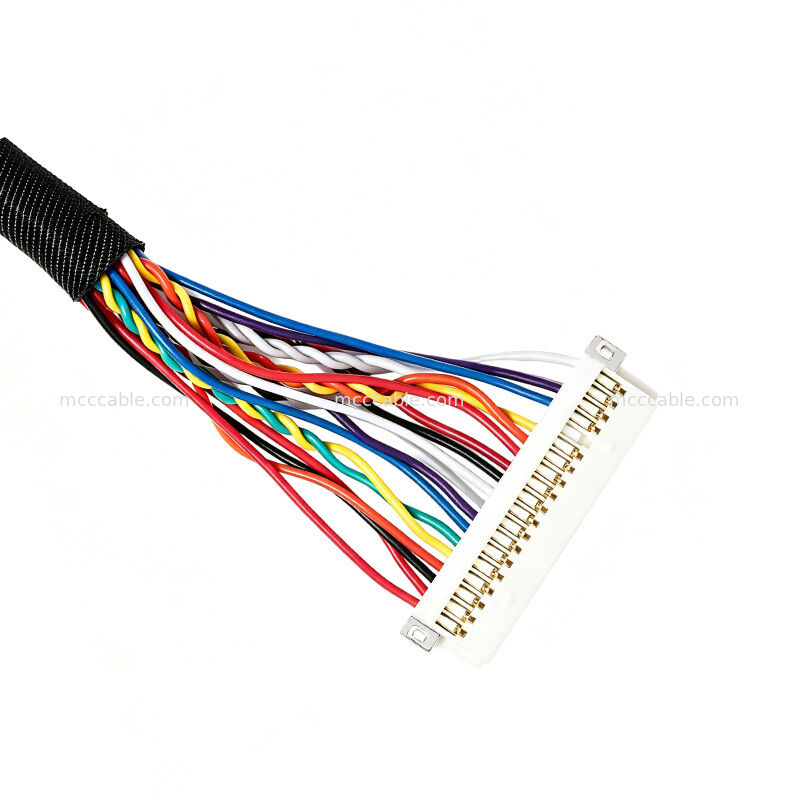

Η αντίθετη πλευρά χρησιμοποιεί μια διαμόρφωση συνδέσμου DF19-20P. Η σειρά DF19 είναι μια οικογένεια συνδέσμων

καλωδίου-πλακέτας χαμηλού προφίλ με βήμα 1,0 mm.

Η συναρμολόγηση καλωδίου ενσωματώνει μαύρη προστατευτική περιτύλιξη και αγώγιμη υφασμάτινη ταινία στην

καθορισμένη κατασκευή. Το σχέδιο καθορίζει επίσης ένα διάγραμμα καλωδίωσης με πολλαπλές συνδέσεις σήματος και γείωσης.

Ηλεκτρικές επιδόσεις καλωδίου LVDS FI-RE31HL DF19-20P

Το καλώδιο LVDS FI-RE31HL DF19-20P έχει προδιαγραφές με απαιτήσεις ηλεκτρικής επιθεώρησης

που αποσκοπούν στην επαλήθευση της ακεραιότητας της συναρμολόγησης.

Κάθε ολοκληρωμένη συναρμολόγηση πρέπει να υποβληθεί σε δοκιμή 100% ανοιχτού, βραχυκυκλώματος και διακοπής λειτουργίας. Η

καθορισμένη μέγιστη αντίσταση αγωγού είναι 3 Ω, ενώ η αντίσταση μόνωσης καθορίζεται σε ελάχιστο

10 MΩ υπό συνθήκες δοκιμής 200 V DC.

Η προδιαγραφή του καλωδίου προσδιορίζει επίσης αγωγούς από επικασσιτερωμένο χαλκό και μόνωση από ημιάκαμπτο PVC. Η

προδιαγραφή του καλωδίου δίνει ονομαστικό μέγεθος αγωγού 7/0,127 mm και αναφορά εξωτερικής διαμέτρου αγωγού 0,38 mm.

Εφαρμογές καλωδίου LVDS FI-RE31HL DF19-20P

Το καλώδιο LVDS FI-RE31HL DF19-20P μπορεί να τοποθετηθεί για εφαρμογές που απαιτούν συμπαγή

σύνδεση LVDS και προσαρμοσμένες διαμορφώσεις συναρμολόγησης καλωδίων.

Πιθανές λέξεις-κλειδιά εφαρμογής για τη σελίδα προϊόντος περιλαμβάνουν:

Καλώδιο LVDS

Καλώδιο οθόνης LVDS

• Καλώδιο σήματος υψηλής ταχύτητας
• Προσαρμοσμένη συναρμολόγηση καλωδίου
• Καλώδιο LVDS 31 θέσεων
• Καλώδιο συνδέσμου 0,5 mm βήματος
• Καλώδιο συνδέσμου χαμηλού προφίλ
• Συναρμολόγηση καλωδίου ηλεκτρονικού εξοπλισμού
• Καλώδιο διεπαφής οθόνης
• Προσαρμοσμένη συναρμολόγηση καλωδίου
• Προσαρμογή καλωδίου LVDS FI-RE31HL DF19-20P
• Το καλώδιο LVDS FI-RE31HL DF19-20P μπορεί να παραχθεί σύμφωνα με καθορισμένο μήκος καλωδίου,

διαμόρφωση συνδέσμου, διάταξη καλωδίου και απαιτήσεις συναρμολόγησης.

Για έργα προσαρμοσμένης συναρμολόγησης καλωδίων, σημαντικές παράμετροι μπορεί να περιλαμβάνουν μήκος καλωδίου, τύπο συνδέσμου,

μετρητή καλωδίου, χρώμα καλωδίου, ανάθεση ακίδων, διαμόρφωση τερματισμού και προστατευτική περιτύλιξη καλωδίου.
