Προσαρμοσμένο 70093-0800 έως 45559-0002 Συγχρονιστική κάρτα Συγκρότημα καλωδίου ρεύματος

Προσαρμοσμένο 70093-0800 έως 45559-0002
Συγκρότημα καλωδίου τροφοδοσίας κάρτας συγχρονισμού



70093-0800 έως 45559-0002 Τεχνική διάταξη καλωδίων
Επισκόπηση

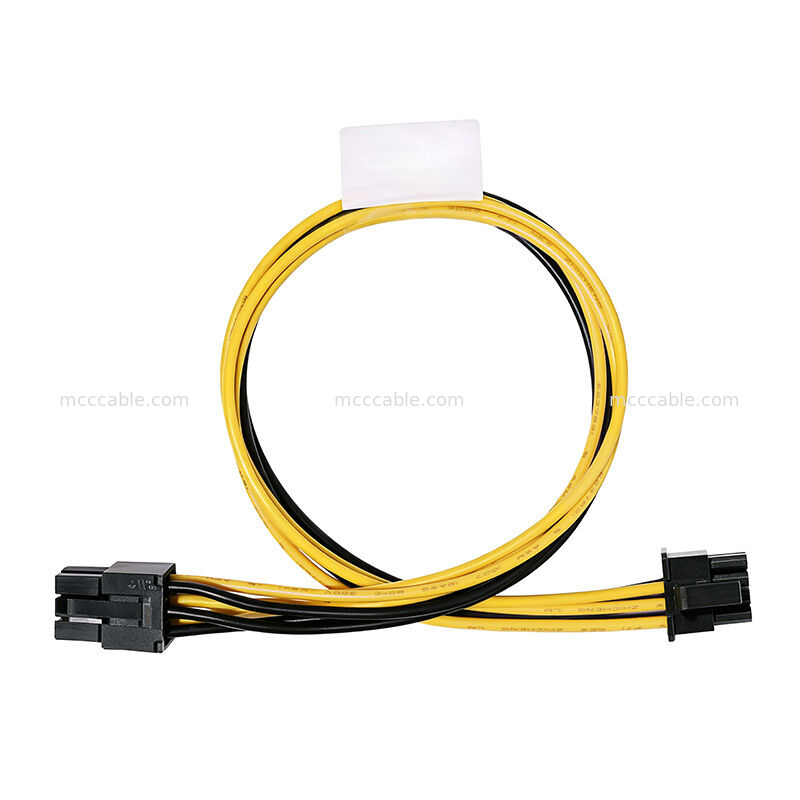

Το συγκρότημα καλωδίου τροφοδοσίας 70093-0800 to 45559-0002 είναι ένα προσαρμοσμένο καλώδιο υψηλής απόδοσης
πλεξούδα σχεδιασμένη για Sync Card Power για συστήματα X13DEG-OA. Διαθέτει 8 ακίδων
Βύσμα βήματος 3,00 mm στο ένα άκρο και βύσμα 6 ακίδων 4,20 mm στο άλλο, αυτό
12 ιντσών ($12'' \pm 0,5''$) η συναρμολόγηση παρέχει αξιόπιστη παροχή ισχύος +12V και γείωση
σύνδεση. Κατασκευάζεται αυστηρά σύμφωνα με τα περιβαλλοντικά πρότυπα RoHS 3
εγγυάται υψηλή θερμική και ηλεκτρική αντοχή για απαιτητικές βιομηχανικές εφαρμογές και εφαρμογές διακομιστή.

Χάρτης ηλεκτρικού pinout & καλωδίωσης για 70093-0800

Ο σύνδεσμος 8 θέσεων 70093-0800 (CN1) μετατρέπεται στον σύνδεσμο 6 θέσεων 45559-0002
(CN2) με χρήση χάλκινων αγωγών υψηλής ποιότητας 18AWG. Παρακάτω είναι η λεπτομερής αντιστοίχιση καρφίτσας:

Bill of Materials & Specifications for 70093-0800 Assembly

Αυτή η προσαρμοσμένη πλεξούδα καλωδίων ρεύματος είναι ενσωματωμένη με βιομηχανικά πρότυπα αναγνωρισμένα από την UL εξαρτήματα:

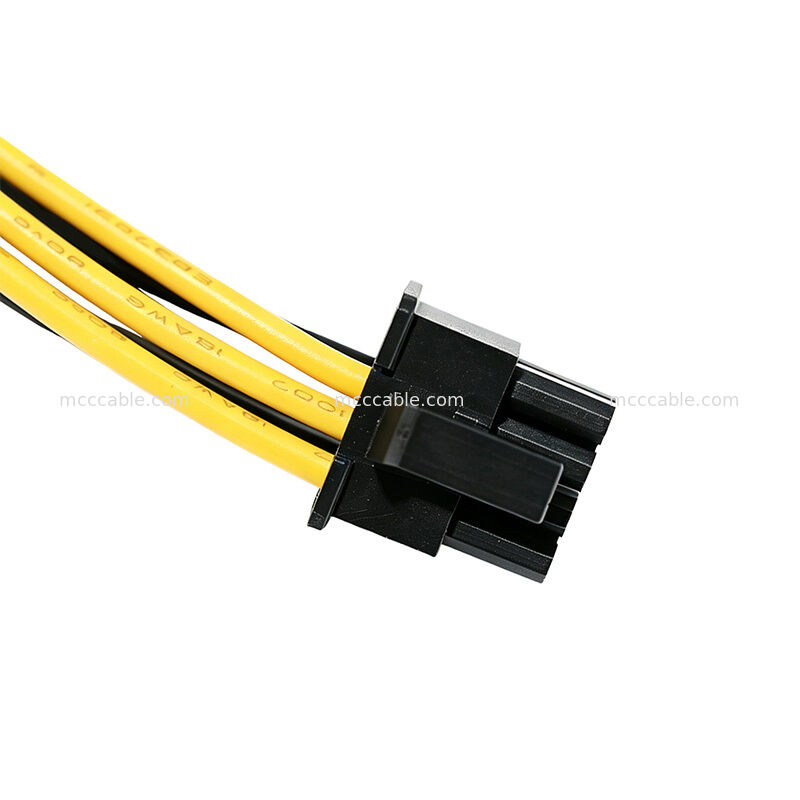

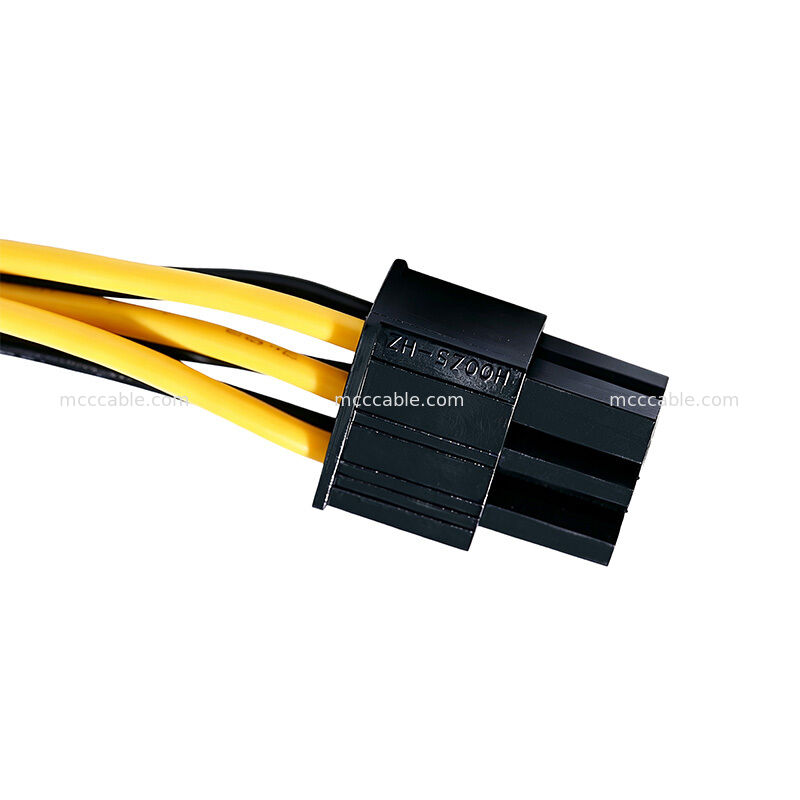

Διεπαφή CN1 (70093-0800 ισοδύναμο): Micro-Hi 8-Position Connector, βήμα 3,00 mm,
Μαύρο περίβλημα, επιβραδυντικό φλόγας UL94V-0.

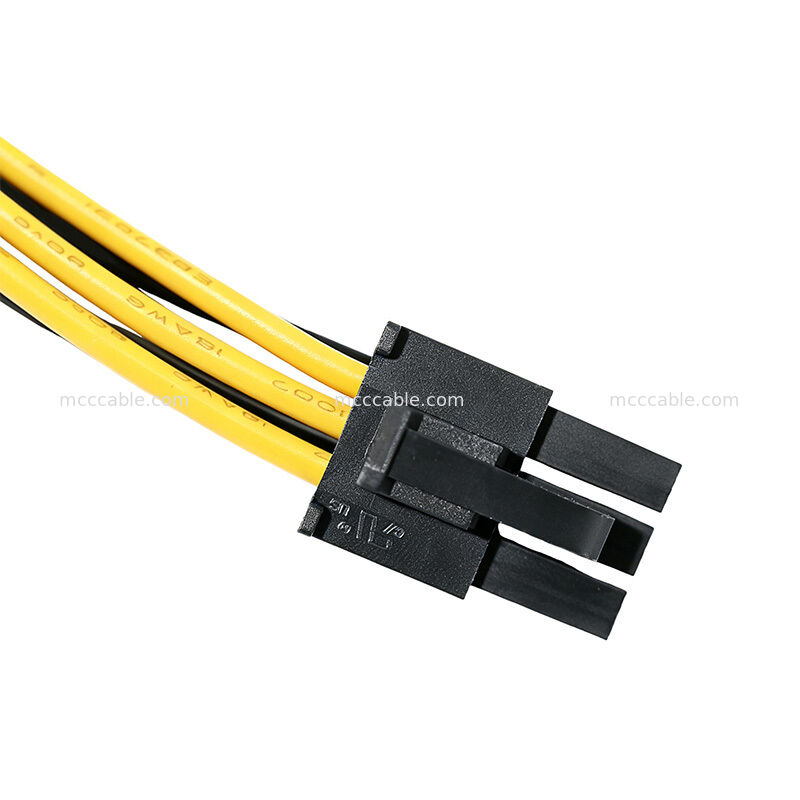

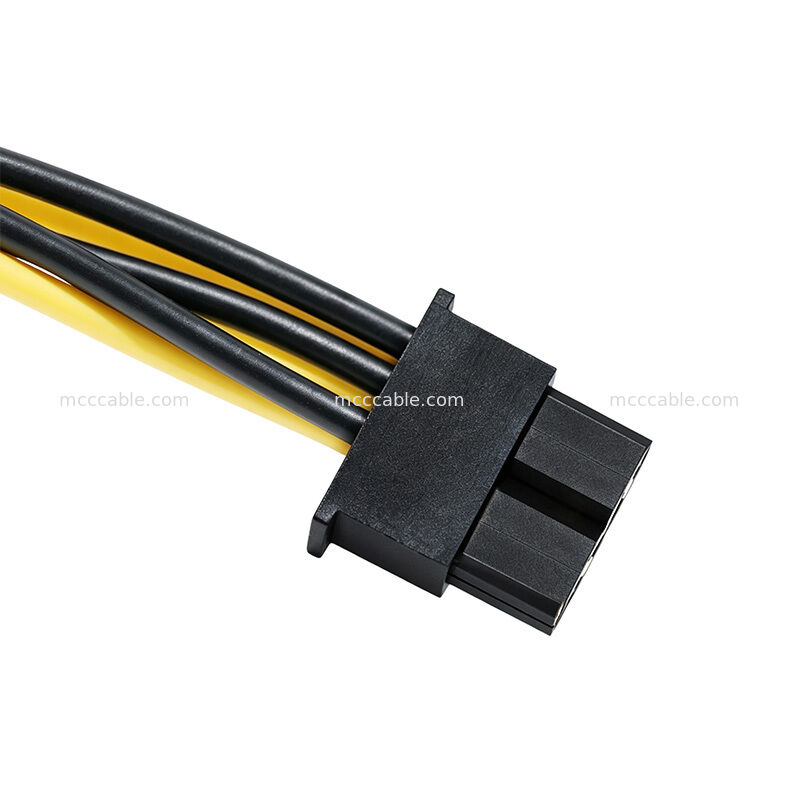

Διεπαφή CN2 (45559-0002 Ισοδύναμο): Υποδοχή τροφοδοσίας 6 θέσεων, βήμα 4,20 mm,
Μαύρο περίβλημα, επιβραδυντικό φλόγας UL94V-0.

Τερματικά Crimp: Επαφές υψηλής αγωγιμότητας επικασσιτερωμένα υποδοχές κατάλληλες για καλωδίωση 16–24 AWG.

Hook-Up Wire (300V UL1007): UL1007 αναγνωρισμένο σύρμα 18AWG (Μαύρο για γείωση,
Κίτρινο για +12V).

Προσαρμοσμένη αναγνώριση: Προσαρμοσμένη ετικέτα περιτυλίγματος που εφαρμόζεται στο κέντρο με λεπτομέρειες εξαρτήματος, αριθμό ταχυδρομικής αποστολής,
και πληροφορίες αναθεώρησης ανά απαίτηση πελάτη.

Πρότυπα Διασφάλισης Ποιότητας & Δοκιμών για 45559-0002
Καλώδια

Για να εξασφαλίσετε υψηλή σταθερότητα και απρόσκοπτη συνδεσιμότητα, όλα τα καλώδια 70093-0800 έως 45559-0002
τα συγκροτήματα υπόκεινται σε αυστηρούς κατασκευαστικούς ελέγχους:

Συμβατό με RoHS 3: Χωρίς επικίνδυνα υλικά, σύμφωνα με τα ευρωπαϊκά
περιβαλλοντικές οδηγίες.

Δοκιμή Precision Crimp & Pull-Force Testing: Κάθε πτύχωση τερματικού ελέγχεται για πρόληψη
αποσύνδεση ή πτώση τάσης.

Δοκιμή 100% ηλεκτρικής συνέχειας: Πλήρως ελεγμένο για συνέχεια κυκλώματος, βραχυκυκλώματα και
σωστή ευθυγράμμιση pinout πριν από την αποστολή.

Υπηρεσίες προσαρμογής OEM για καλώδιο 70093-0800
Συνελεύσεις

Παρέχουμε ολοκληρωμένες λύσεις προσαρμοσμένης κατασκευής με βάση τη συγκεκριμένη εφαρμογή σας
απαιτήσεις:

Μετρητής σύρματος και μόνωση: Διατίθενται επιλογές σε 16AWG, 18AWG ή Teflon υψηλής θερμοκρασίας
διαμορφώσεις καλωδίων.

Προσαρμοσμένα μήκη καλωδίων: Προσαρμοσμένα μήκη καλωδίων προσαρμοσμένα στη διάταξη του εσωτερικού σας περιβλήματος
πέρα από την τυπική σχεδίαση 12 ιντσών.

Ετικέτα και συσκευασία: Προσαρμοσμένη ονομαστική UL969 επισήμανση, σειριοποίηση και προσαρμοσμένη
αντιστατικές επιλογές συσκευασίας ESD.

Η Sino-Media είναι ένας εξειδικευμένος κατασκευαστής συγκροτημάτων καλωδίων. Χρησιμοποιούμε την αιχμή
εξοπλισμός αυτοματισμού, πρώτες ύλες υψηλής ποιότητας, ένα ισχυρό σύστημα διασφάλισης ποιότητας,
και μια εξειδικευμένη τεχνική ομάδα για την παράδοση υψηλής ποιότητας, προσαρμοσμένων καλωδίων και καλωδίων
συστατικά σε μικρές ποσότητες. Η μηχανική, η παραγωγή και ο ποιοτικός έλεγχος μας
οι ομάδες διασφαλίζουν την αριστεία αυτών των μοναδικών στοιχείων. Η αποστολή μας είναι να ενισχύσουμε
ποιότητα του προϊόντος συνεχώς, ανταποκρίνεται στις ανάγκες των πελατών και διατηρεί την τεχνογνωσία στο
υλικά που χρησιμοποιούμε και προτείνουμε. Η αφοσίωσή μας στην ικανοποίηση των πελατών οδηγεί
τη συνεχή ανάπτυξη της εταιρείας.
