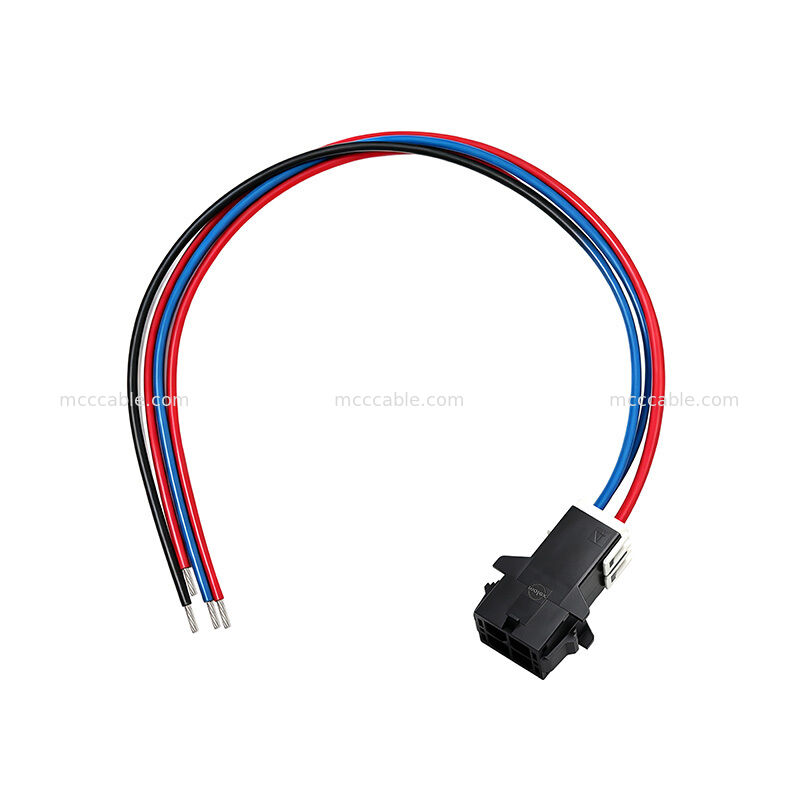

105411-1104 4 Κυκλωμάτων Προσαρμοσμένο Καλώδιο Τροφοδοσίας

Το Καλώδιο Τροφοδοσίας 105411-1104 4 Κυκλωμάτων είναι ένα προσαρμοσμένο ηλεκτρικό καλώδιο σχεδιασμένο

με καλώδιο μόνωσης PTFE UL1180 16AWG και συμπαγή διάταξη σύνδεσης 4 κυκλωμάτων για πάνελ.

Το καλώδιο χρησιμοποιεί καλώδιο PTFE UL1180 με ονομαστική τάση 300V και θερμοκρασία 200°C, καθιστώντας το κατάλληλο για εφαρμογές

ηλεκτρικής σύνδεσης υψηλής θερμοκρασίας. Η καθορισμένη διάταξη καλωδίου χρησιμοποιεί κόκκινα και μπλε καλώδια με

μήκος κοπής 268 ± 2 mm.

Η διάταξη έχει σχεδιαστεί για αξιόπιστη ηλεκτρική σύνδεση και υπόκειται σε 100% έλεγχο ανοιχτού, βραχυκυκλώματος

και διακοπτόμενου σήματος. Το προϊόν ορίζεται επίσης ως συμβατό με RoHS3.0.

Δομή Καλωδίου Τροφοδοσίας 105411-1104 4 Κυκλωμάτων

Η διάταξη καλωδίου 105411-1104 χρησιμοποιεί διάταξη 4 κυκλωμάτων με καλώδιο μόνωσης PTFE UL1180

και συνδέσεις ακροδεκτών.

Η κύρια δομή του καλωδίου περιλαμβάνει:

• 4 ηλεκτρικά κυκλώματα
• Καλώδιο PTFE UL1180 16AWG
• Ονομαστική τάση 300V
• Ονομαστική θερμοκρασία 200°C
• Χρώματα καλωδίων κόκκινο και μπλε
• Διάταξη σύνδεσης για πάνελ
• Σύνδεση ακροδέκτη με επινικελωμένη επιφάνεια

Ο καθορισμένος ακροδέκτης έχει σχεδιαστεί για καλώδιο 14/16AWG, ενώ η προδιαγραφή του καλωδίου χρησιμοποιεί

αγωγούς 16AWG.

Προδιαγραφές Καλωδίου Τροφοδοσίας PTFE UL1180 105411-1104

Διάταξη Καλωδίου Συνδέσμου 105411-1104 4 Κυκλωμάτων

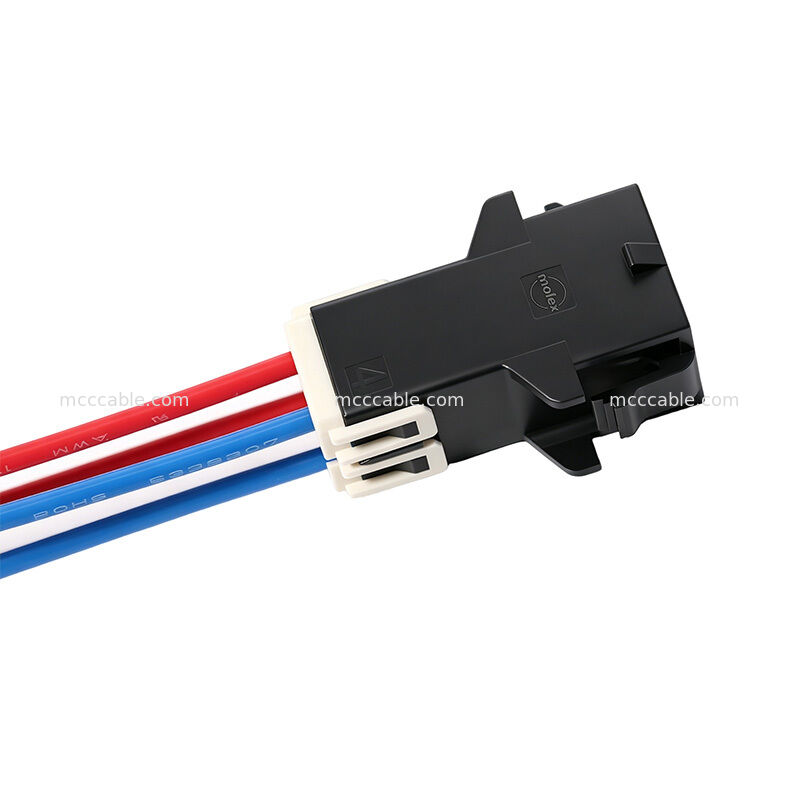

Η διάταξη σύνδεσης 105411-1104 είναι ένα περίβλημα σύνδεσης 4 κυκλωμάτων για πάνελ με βήμα 5.7 mm.

Η διάταξη χρησιμοποιεί επίσης ένα εξάρτημα TPA 4 κυκλωμάτων για συγκράτηση του ακροδέκτη.

Το καθορισμένο σύστημα σύνδεσης έχει σχεδιαστεί για ασφαλή τοποθέτηση ακροδεκτών και συμπαγείς

ηλεκτρικές συνδέσεις τοποθετημένες σε πάνελ.

Χαρακτηριστικά Καλωδίου PTFE Υψηλής Θερμοκρασίας 105411-1104

Η διάταξη καλωδίου 105411-1104 χρησιμοποιεί καλώδιο μόνωσης PTFE UL1180 με ονομαστικό εύρος θερμοκρασίας

από -60°C έως +260°C για την προδιαγραφή του υλικού του καλωδίου, ενώ η ισχύουσα πιστοποίηση UL ορίζεται

ως 200°C και 300V.

Η προδιαγραφή του καλωδίου περιλαμβάνει επίσης:

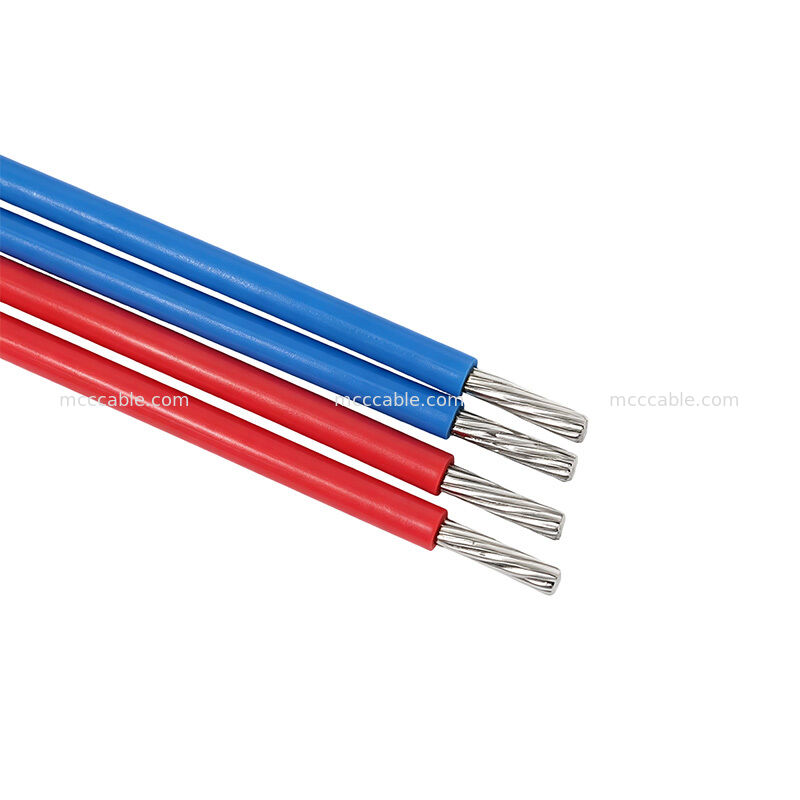

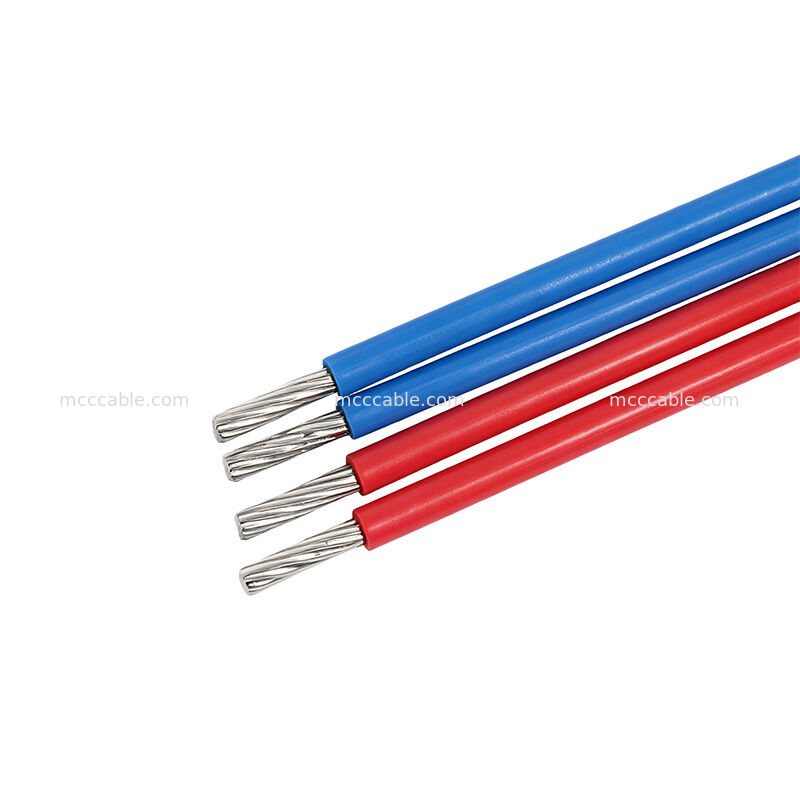

• Μόνωση PTFE
• Αγωγός 16AWG σε κλώνους
• Αγωγός από χαλκό με επινικελωμένη επιφάνεια
• Αντοχή στη φλόγα VW-1
• Ονομαστική τάση 300V
• Απόδοση σε υψηλή θερμοκρασία
• Προδιαγραφές δοκιμής ψυχρής κάμψης και θερμικού σοκ

Η προδιαγραφή του καλωδίου αναφέρει κατασκευή αγωγού 19/0.30 και ονομαστική εξωτερική διάμετρο

2.18 ± 0.10 mm.

Ηλεκτρικές Δοκιμές Καλωδίου Τροφοδοσίας 105411-1104

Το καλώδιο τροφοδοσίας 105411-1104 προδιαγράφεται για 100% ηλεκτρικές δοκιμές κατά την παραγωγή.

Οι απαιτήσεις δοκιμών περιλαμβάνουν:

• 100% δοκιμή ανοιχτού κυκλώματος
• 100% δοκιμή βραχυκυκλώματος
• 100% δοκιμή διακοπτόμενου σήματος
• Αντίσταση αγωγού: 3Ω Μέγιστο.
• Αντίσταση μόνωσης: 10MΩ / 200V DC / 10ms ελάχιστο

Αυτές οι απαιτήσεις ορίζονται ως μέρος των απαιτήσεων ποιότητας της διάταξης καλωδίου.

Εφαρμογές Προσαρμοσμένου Καλωδίου Τροφοδοσίας 105411-1104

Το Καλώδιο Τροφοδοσίας 105411-1104 4 Κυκλωμάτων είναι κατάλληλο για εφαρμογές ηλεκτρικής σύνδεσης

που απαιτούν πολλαπλά κυκλώματα τροφοδοσίας, μόνωση υψηλής θερμοκρασίας και συμπαγή διάταξη σύνδεσης.

Πιθανοί τομείς εφαρμογής περιλαμβάνουν:

• Βιομηχανικός εξοπλισμός
• Ηλεκτρονικά συστήματα ελέγχου
• Μονάδες σύνδεσης τροφοδοσίας
• Εξοπλισμός υψηλής θερμοκρασίας
• Εσωτερική καλωδίωση εξοπλισμού
• Προσαρμοσμένες διατάξεις καλωδίων OEM

Ο συνδυασμός καλωδίου PTFE 16AWG, ονομαστικής τάσης 300V και μόνωσης υψηλής θερμοκρασίας καθιστά αυτήν

τη διάταξη κατάλληλη για εφαρμογές όπου η θερμική αντίσταση και η αξιόπιστη ηλεκτρική σύνδεση

είναι σημαντικές.

Κατασκευή Προσαρμοσμένου Καλωδίου 105411-1104

Η διάταξη καλωδίου 105411-1104 μπορεί να κατασκευαστεί ως προσαρμοσμένη λύση καλωδίου σύμφωνα

με το απαιτούμενο μήκος καλωδίου, το χρώμα του καλωδίου, τη διάταξη ακροδεκτών και τις απαιτήσεις διάταξης.

Η τυπική διάταξη προδιαγράφει μήκος κοπής 268 ± 2 mm, με αναγνώριση καλωδίου κόκκινου και μπλε

για τη διάταξη τεσσάρων κυκλωμάτων.
