Προσαρμοσμένη συναρμολόγηση καλωδίου 28AWG LVDS με συνδετήρα πίτσας 0,5 mm για συστήματα οθόνης

Συγκρότημα καλωδίων LVDS 28AWG

Το Custom 28AWG LVDS Cable Assembly είναι σχεδιασμένο για σήμα διαφορικής υψηλής ταχύτητας

μετάδοση μεταξύ ηλεκτρονικών εξαρτημάτων και συστημάτων που σχετίζονται με οθόνες.

Το σύνολο καλωδίων χρησιμοποιεί 28 καλώδια UL1571 AWG και μια διαμόρφωση συνδέσμου λεπτής απόστασης.

Πολλαπλά ζεύγη διαφορικών σημάτων ενσωματώνονται στο σύνολο καλωδίων για την υποστήριξη του LVDS

συνδέσεις σήματος.

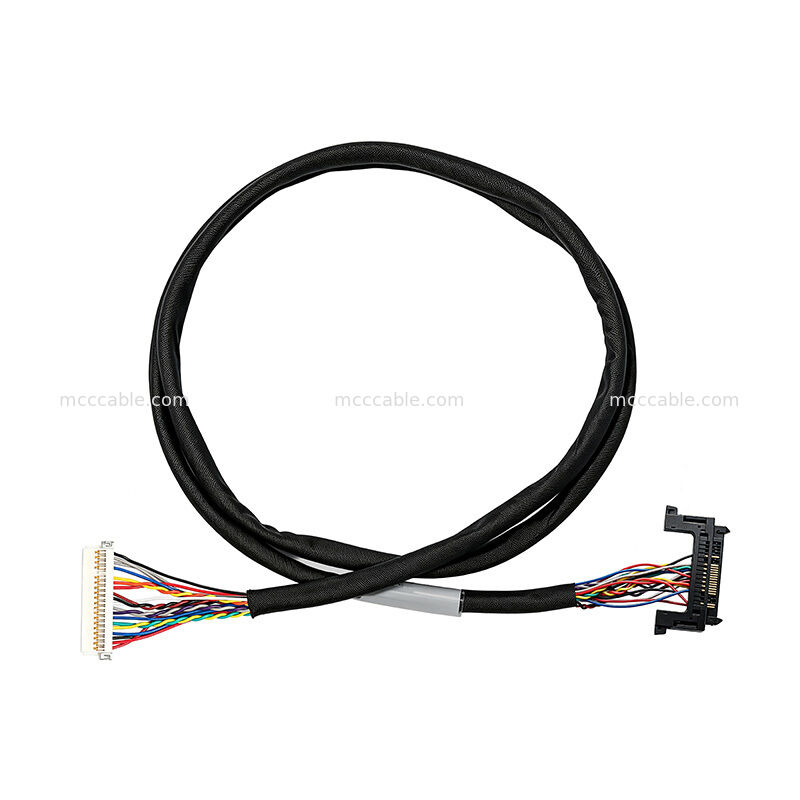

Το μήκος του καλωδίου είναι περίπου 610 mm (24 ίντσες), με τη σύνδεση και την καλωδίωση

διαμόρφωση κατασκευασμένη σύμφωνα με τις καθορισμένες απαιτήσεις.

28Προδιαγραφές συναρμολόγησης καλωδίων LVDS AWG

28AWG καλώδιο LVDS με σύνδεσμο λεπτής διαστολής

Το σύνολο καλωδίων 28AWG LVDS χρησιμοποιεί μια διαμόρφωση συνδέσμου λεπτής απόστασης σχεδιασμένη για

συμπαγείς ηλεκτρονικές εφαρμογές.

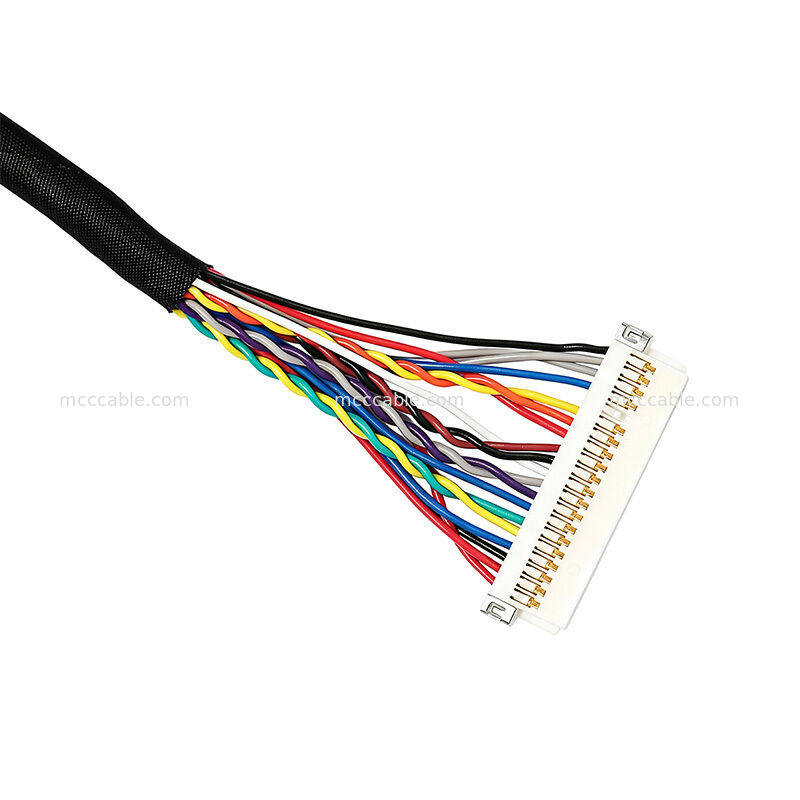

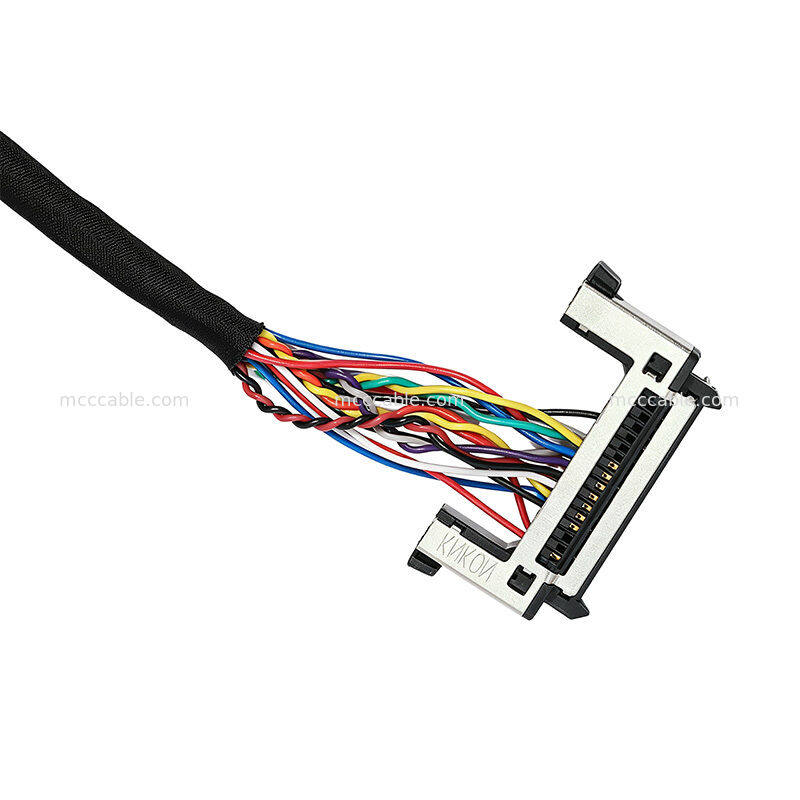

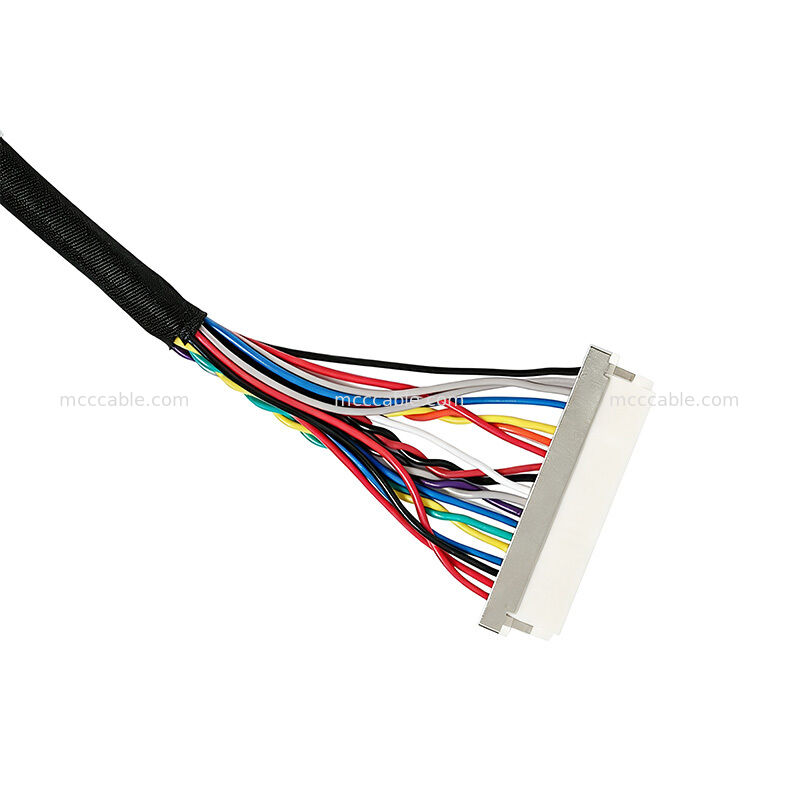

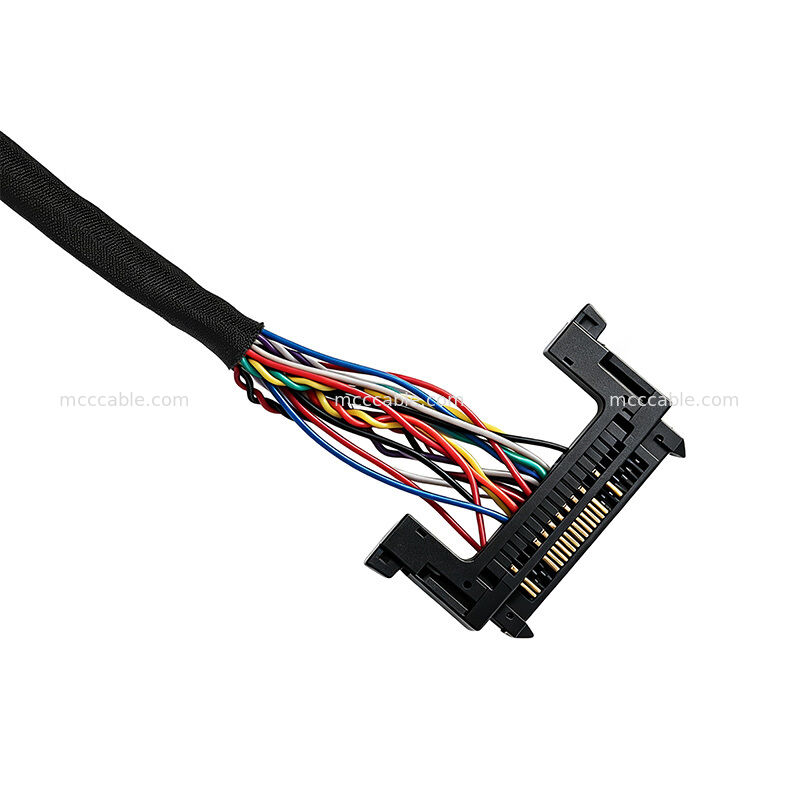

Ένας σύνδεσμος χρησιμοποιεί μια πλάτη 0,5 mm, 31-pin στερέωμα, ενώ η αντίθετη πλευρά χρησιμοποιεί μια θέση 20

Αυτή η διαμόρφωση παρέχει μια συμπαγή διεπαφή για εφαρμογές όπου η σύνδεση

Η πυκνότητα και ο χώρος δρομολόγησης καλωδίων είναι σημαντικοί.

Η δομή των συνδέσμων λεπτής απόστασης είναι κατάλληλη για συμπαγές ηλεκτρονικό εξοπλισμό που απαιτεί

σύνδεση LVDS πολλαπλών πινών.

Προσαρμοσμένη διαμόρφωση καλωδίων καλωδίων LVDS

Το Custom LVDS Cable Assembly ενσωματώνει πολλαπλά ζεύγη διαφορικών σημάτων για LVDS

επικοινωνία.

Η καθορισμένη διαμόρφωση σήματος περιλαμβάνει:

• ΤΧ0_Ν / ΤΧ0_Π
• ΤΧ1_Ν / ΤΧ1_Π
• TX2_N / TX2_P
• TXCLK_N / TXCLK_P
• ΚΑΚ
• Εθνική Τράπεζα

Η διαμόρφωση καλωδίων περιλαμβάνει επίσης πολλαπλές συνδέσεις γης για να υποστηρίξει την καθορισμένη

δομή διεπαφής.

Αυτή η διαμόρφωση πολλών ζευγαριών καθιστά το καλώδιο κατάλληλο για εφαρμογές που απαιτούν οργανωμένη

Διαφορετική μετάδοση σήματος LVDS.

28AWG UL1571 Κατασκευή καλωδίων LVDS

Το καλώδιο 28AWG UL1571 χρησιμοποιεί κονσερβοποιημένους αγωγούς χαλκού με μόνωση SRPVC.

Οι βασικές προδιαγραφές του καλωδίου περιλαμβάνουν:

• 28 Διοδηγός AWG
• 7/0.127 ± 0,009 mm κατασκευή αγωγού
• Περίπου 0,38 mm διάμετρος αναφοράς του αγωγού
• 0.60 ± 0,05 mm εξωτερική διάμετρος μονωτικού καλωδίου
• 0.11 mm μέσο πάχος μόνωσης
• 00,09 mm ελάχιστο πάχος μόνωσης
• Καθορισμένη θερμοκρασία 80°C
• 30V ονομαστική τάση

Το καθορισμένο καλώδιο έχει επίσης μέγιστη αντίσταση του αγωγού 239 Ω/km σε θερμοκρασία 20 °C.

Συγκρότημα καλωδίων LVDS για συστήματα οθόνης

Το Custom LVDS Cable Assembly είναι κατάλληλο για ηλεκτρονικά συστήματα που απαιτούν

συμπαγείς συνδέσεις διαφορικού σήματος πολλαπλών καρπών.

Ο συνδυασμός του από 28 AWG UL1571 καλωδίωση, λεπτή κατασκευή σύνδεσης, πολλαπλές

Δύο διαφορικά LVDS και ένα καθορισμένο μήκος καλωδίου το καθιστούν κατάλληλο για εφαρμογές

όταν απαιτείται η εγκατάσταση καλωδίων σήματος με αποδοτικό χώρο.

Οι πιθανές εφαρμογές περιλαμβάνουν:

• Συστήματα οθόνης
• Ηλεκτρονικός εξοπλισμός
• Συνδέσεις διεπαφής LVDS
• Εσωτερικές συνδέσεις σήματος οθόνης
• Σύνθετες ηλεκτρονικές συσκευές
• Συγκροτήματα καλωδίων σήματος

Δοκιμή ποιότητας συναρμολόγησης καλωδίων LVDS

Το σύνολο καλωδίων LVDS υπόκειται σε καθορισμένες απαιτήσεις ηλεκτρικής επιθεώρησης.

Οι καθορισμένες απαιτήσεις ποιότητας περιλαμβάνουν:

• 100% ανοικτή, σύντομη και διαλείπουσα δοκιμή
• Μέγιστη αντίσταση του αγωγού 3 Ω
• Ελάχιστη αντίσταση μόνωσης 10 MΩ σε 200V DC
• Διαμετρική επιθεώρηση συγκεκριμένων χαρακτηριστικών
• Συμμόρφωση με το RoHS 3.0

Οι απαιτήσεις αυτές επιθεώρησης υποστηρίζουν συνεπή ηλεκτρική απόδοση και

ποιότητα παραγωγής για την τελική συναρμολόγηση καλωδίων.
